抬高固定坡度的中间带

此部件可在两点之间插入抬高固定坡度的中间带连接。

如果尚未标记连接点，请首先使用“标记点”部件。

附着

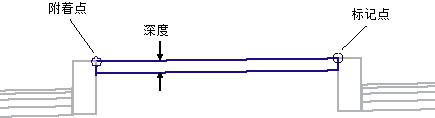

附着点可以位于中间带完工坡面的任一边缘。标记点必须位于相对的边缘。

注意：底基层标注以米或英尺为单位。路缘和边沟标注必须以毫米或英寸为单位给定。

参数	描述	类型	默认值
标记点	与附着点相对的中间带边缘上的标记点名称	字符串	无
深度	中间带端帽的深度。对于未铺装的中间带，此参数可以为零	正数	0.100 米 0.333 英尺

参数

描述

类型

默认值

标记点

与附着点相对的中间带边缘上的标记点名称

字符串

无

深度

中间带端帽的深度。对于未铺装的中间带，此参数可以为零

正数

0.100 米

0.333 英尺

本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。

目标参数：无。

无。

将中间带连接的顶部插入附着点与标记点之间。如果给定非零的“深度”值，则将中间带连接的底部与顶部平行地插入，并添加垂直连接使造型闭合。

此部件适用于所有旋转轴方法。

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

在布局模式中，此部件将显示出常用的布局模式显示。
