路肩加宽

此部件可以为加宽情况插入路肩，这将根据原地面曲面的位置修剪基层和底基层。

附着

附着点位于设计坡面曲面上路肩的内侧边缘。

注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
侧	指定在附着点的右侧还是左侧插入部件。	左/右	右

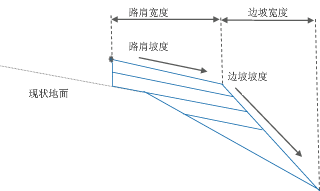

路肩宽度	从附着点到路肩铰点的宽度	数字	1.8 米 5.40 英尺
使用超高坡度	指定对路肩的铺装部分使用基准线路线上定义的超高方式的超高坡度。	选择列表：否左侧外部路肩左侧内部路肩右侧内部路肩右侧外部路肩	否
路肩坡度方向	指定路肩坡度是远离路拱，还是朝向路拱	选择列表：远离路拱朝向路拱	远离路拱
默认路肩坡度	造型曲面的默认横向坡度。如果未使用超高坡度或未为基准线路线指定超高坡度，则将使用此值。	数字	- 2.0 %
路基边坡类型	选择要使边坡连接保持固定的坡度而宽度可变，还是使其保持固定的宽度而坡度可变	选择列表：a) 保留坡度，调整宽度，b) 保留宽度，调整坡度	保留坡度，调整宽度
边坡坡度	边坡连接的固定坡度值，在使用“保留坡度”选项时使用	正数	4 (:1)
边坡宽度	边坡连接的固定宽度值，在使用“保留宽度”选项时使用	正数	5.40 英尺 1.8 米
铺装 1 深度	铺装 1 的深度（0 表示忽略）	数字（非负数）	0.025 米 0.083 英尺
铺装 2 深度	铺装 2 的深度（0 表示忽略）	数字（非负数）	0.025 米 0.083 英尺
基层深度	基层的深度（0 表示忽略）	数字（非负数）	0.100 米 0.333 英尺
底基层深度	底基层的深度（0 表示忽略）	数字（非负数）	0.300 米 1.0 英尺

本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。

参数	描述	状态
路肩宽度	可用于替代固定的“路肩宽度”值，并将路肩边缘连接到偏移路线。以下对象类型可用作用于指定此项的目标：路线、多段线、要素线或测量地物。	可选
现有曲面	可用于指定要将基层和底基层修剪至的现有曲面。可以为以下对象类型指定此曲面：曲面。	可选

插入后，此部件将检查是否存在目标原地面曲面。如果此曲面存在，则将基层和底基层曲面修剪至原地面。

如果此曲面不存在，则此路肩与“延伸全部路基的路肩”部件的行为方式相同。

在布局模式中，此部件显示由输入参数定义的连接。

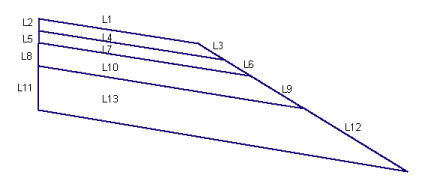

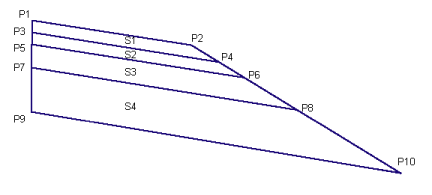

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
