此部件用于创建具有可选后坡及前坡的沟渠结构。
附着
附着点为沟渠结构之前的放坡连接上最内侧的点。如果忽略了放坡连接，那么附着点为沟渠结构的内壁上最内侧的点（以蓝色的圆显示）。
输入参数
注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
| 参数 | 描述 | 类型 | 默认值 |
|---|---|---|---|
| 侧 |
指定在附着点的右侧还是左侧插入部件。 |
左/右 | 右 |
| 深度 | 沟渠的内部深度。 | 正数 |
0.45 米 1.5 英尺 |
| 底部宽度 | 渠道底部的宽度。 | 正数 |
0.5 米 1.5 英尺 |
| 边坡 | 沟渠边坡 | 数字 | 1:2 |

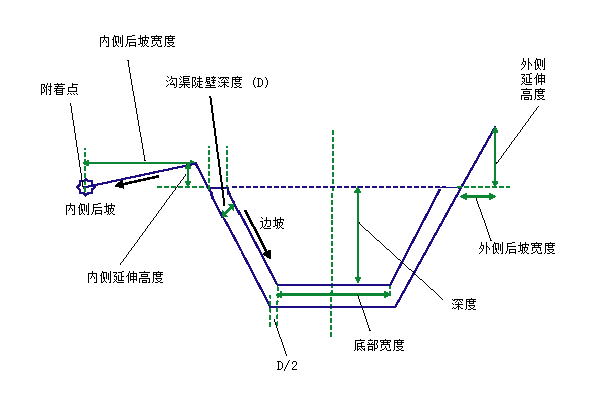

| 沟渠壁深度 | 沟渠壁的深度。如前面的图所示，将垂直于坡度的一侧测量此深度。 | 正数 |
0.1 米 0.33 英尺 |
| 内侧延伸高度 | 沟渠内侧超出附着点的非线性距离 | 正数 |
0.15 米 0.45 英尺 |
| 内侧后坡宽度 | 沟渠内侧的回填宽度 | 正数 |
1.5 米 5.0 英尺 |
| 外侧后坡宽度 | 非线性宽度超出沟渠结构外部点的宽度 | 正数 |
0.1 米 0.33 英尺 |
目标参数
本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。
目标参数：无。
输出参数
无。
行为
此部件用于构造沟渠结构的造型，如上图所示。
注：
在 AutoCAD Civil 3D 2010 及以前的版本中，垂直测量沟渠壁深度参数。在 AutoCAD Civil 3D 2011 及更高版本中，垂直于坡度的一侧测量此参数。因此，如果您在 AutoCAD Civil 3D 2011 或更高版本中打开的图形包含这些在 AutoCAD Civil 3D 2010 或以前的版本中创建的部件，然后重新生成道路，则此参数将更改为反映新行为。使用此部件的任何体积报告都将更新为反映新行为。
布局模式操作
在布局模式中，此部件将按照使用输入参数所定义的方式从附着点开始向外创建。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
| 点/连接 | 代码 | 描述 |
|---|---|---|
| P1, P6 | Ditch_Back | |
| P2, P5 | Ditch_Face | |
| P10 | Ditch_In | |
| P11 | Ditch_Out | |
| L9, L10, L11 | Top, Datum | |
| L1 到 L5 | Top，Ditch_Top | |
| L6, L7, L8 | Datum，Ditch_Bottom | |
| S1 | Ditch | 沟渠结构造型区域 |

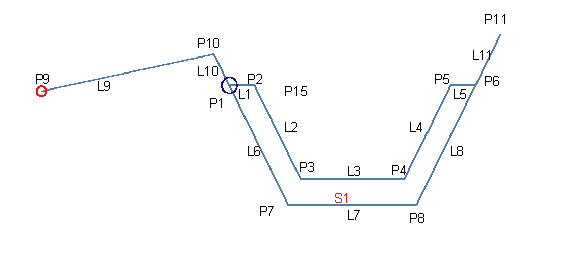

编码图
