沟渠管道 1

附着

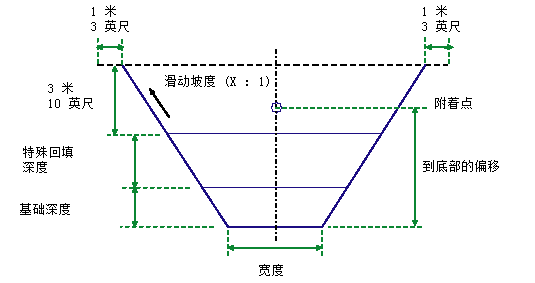

附着点位于沟渠底部中点上方的“到底部的偏移”距离处。

注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
宽度	沟渠底部的宽度	正数	2.0 米 6.0 英尺
边坡	沟渠边坡的 x:1 坡度	正数	3:1
基础深度	基础层的深度	正数	0.0
特殊回填深度	特殊回填层的深度	正数	0.0
到底部的偏移	从纵断面坡面线高程向下到沟渠底部的垂直偏移。例如，如果纵断面沿着环形管道顶部延伸，那么垂直偏移就是管道直径加上从管道底部到沟渠底部的距离。	数字	0.0

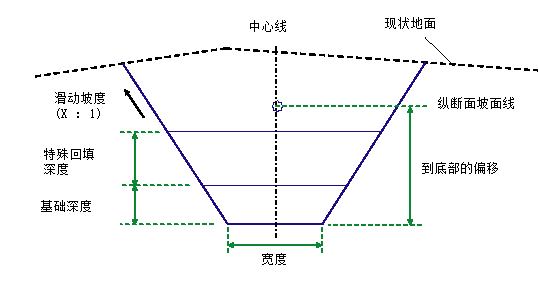

沟渠底部的高程是从纵断面坡面线高程减去“到底部的偏移”值而计算出的。水平沟渠底部连接将对称地放置在该高程处的附着点偏移周围，并且边坡将向上延伸到“现有曲面”。水平基础连接将沿给定的深度放置在沟渠底部上方。水平特殊回填连接将沿给定的深度放置在基础连接上方。

本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。

参数	描述	状态
现有曲面	定义现有道路曲面的曲面模型。以下对象类型可用作用于指定此曲面的目标：曲面。	必需

无。

在布局模式中，将按以下所示方式绘制沟渠和现有曲面。

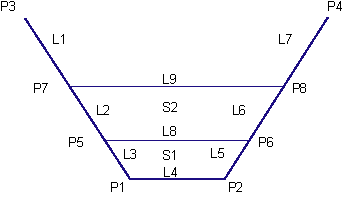

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
