此部件可以插入可用于控制超高的路肩。它旨在与内侧车道超高多层部件结合使用，并支持铺装 1 层到铺装 10 层的延伸。
附着
附着点位于铺装路肩的内侧边缘，铺装路肩通常位于行车道外侧边缘。
输入参数
注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
| 参数 | 描述 | 类型 | 默认值 |
|---|---|---|---|
| 侧 |
指定在附着点的右侧还是左侧插入部件。 |
左/右 | 右 |
| 路肩宽度 | 从附着点到路肩铰点的宽度 | 数字 |
2.4 米 8.0 英尺 |
| 使用超高坡度 | 指定对路肩使用基准线路线上定义的超高方式的坡度。 |
选择列表：
|
否 |
| 路肩坡度方向 |
指定路肩坡度是远离路拱，还是朝向路拱 |
选择列表：
|
远离路拱 |
| 默认路肩坡度 | 在未指定超高坡度的情况下路肩的默认坡度。 | 数字、坡率 | -6.000% |
| 路基边坡类型 | 选择要使边坡连接保持固定的坡度而宽度可变，还是使其保持固定的宽度而坡度可变 | 选择列表：a) 保留坡度，调整宽度，b) 保留宽度，调整坡度 | 保留坡度，调整宽度 |
| 边坡坡度 | 边坡连接的固定坡度值 (x : 1) | 正数 | 4 (:1) |
| 宽度 | 固定宽度的值 | 正数 |
3 米 10 英尺 |
| 铺装 1 宽度 | 铺装 1 延伸的宽度 | 正数 | 0 |
| 铺装 2 宽度 | 铺装 2 延伸的宽度 | 正数 | 0 |
| 铺装深度 | 铺装深度（0 表示忽略） | 数字（非负数） |
0.025 米 0.083 英尺 |
| 铺装 1 深度 | 铺装 1 层的厚度 (0 表示忽略) | 数字（非负数） |
0.025 米 0.083 英尺 |
| 铺装 2 深度 | 铺装 2 层的厚度 (0 表示忽略) | 数字（非负数） |
0.025 米 0.083 英尺 |
| 铺装 3 深度 | 铺装 3 层的厚度（0 表示忽略） | 数字（非负数） |
0.025 米 0.083 英尺 |
| 基层 1 深度 | 基 1 层的厚度（0 表示忽略） | 数字（非负数） |
0.100 米 0.333 英尺 |
| 基层 2 深度 | 基 2 层的厚度（0 表示忽略） | 数字（非负数） |
0.100 米 0.333 英尺 |
| 基层 3 深度 | 基 3 层的厚度（0 表示忽略） | 数字（非负数） |
0.100 米 0.333 英尺 |
| 底基 1 深度 | 底基 1 层的厚度（0 表示忽略） | 数字（非负数） |
0.300 米 1.0 英尺 |
| 底基 2 深度 | 底基 2 层的厚度（0 表示忽略） | 数字（非负数） |
0.300 米 1.0 英尺 |
| 底基 3 内部深度 | 附着点处底基 3 层的厚度（0 表示忽略） | 数字（非负数） |
0.300 米 1.0 英尺 |
| 底基 3 外部深度 | 行车道边缘处底基 3 层的厚度（0 表示忽略） | 数字（非负数） |
0.300 米 1.0 英尺 |
目标参数
本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。
| 参数 | 类型 | 状态 |
|---|---|---|
| 路肩宽度 | 定义路肩已铺装部分的边缘的路线。可用于替代固定的“路肩宽度”值，并将路肩边缘连接到偏移路线。以下对象类型可用作用于指定此项的目标：路线、多段线、要素线或测量地物。 | 可选 |
输出参数
| 参数 | 描述 | 类型 |
|---|---|---|
| 边坡坡度 | 边坡连接的坡度 | 数字 |
| 边坡偏移 | 路基边坡点的偏移 | 数字 |
| 边坡高程 | 路基边坡点的高程 | 数字 |
|
路肩宽度 |
已铺装路肩的宽度 |
数字 |
| 路肩坡度 |
已铺装路肩的坡度 |
数字 |
行为
将从附着点向外插入给定“路肩宽度”和“默认路肩坡度”的路肩完工坡面。插入路肩边坡连接时可以使用固定的坡度（“边坡类型”为“坡度”），也可以使用固定的宽度（“边坡类型”为“宽度”）。如果使用固定的坡度，则将从路肩的外侧边缘延伸边坡连接，直至该连接与底部连接 (L11) 相交。否则，底层会延伸到路肩外侧边缘以外的“边坡宽度”，并且边坡连接将连接到底部的终点。所有连接均遵循顶部连接 (L1) 的坡度。
布局模式操作

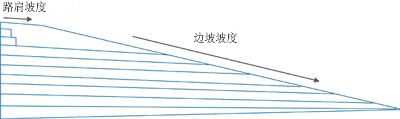

在布局模式中，此部件将显示包括用于正常拱形路面情形的路肩的连接。如果给定的“路肩百分比坡度”和“底基层百分比坡度”是数字坡度值，那么将按给定的坡度值显示连接。否则，将使用默认坡度 -6%。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
| 点、连接或造型 | 代码 | 描述 |
|---|---|---|
| P1 | ETW | 顶面上行车道的边缘 |
| P2 | EPS | 顶面上铺装路肩的边缘 |
| P11 | EPS_Pave1 | 铺装 1 上铺装路肩的边缘 |
| P13 | EPS_Pave2 | 铺装 2 上铺装路肩的边缘 |
| P3 | EPS_Base1 | 基层 1 上铺装路肩的边缘 |
| P4 | EPS_Base2 | 基层 2 上铺装路肩的边缘 |
| P5 | EPS_Base3 | 基层 3 上铺装路肩的边缘 |
| P6 | EPS_SubBase1 | 底基 1 上铺装路肩的边缘 |
| P7 | EPS_SubBase2 | 底基 2 上铺装路肩的边缘 |
| P8 | EPS_SubBase3 | 底基 3 上铺装路肩的边缘 |
| P9 | Daylight_Sub | 底基层边坡点 |
| L1 | Top, Pave | 完工坡面曲面 |
| L2 | Pave1 | |
| L3 | Pave2 | |
| L4 | Pave3 | |
| L5 | Base1 | |
| L6 | Base2 | |
| L7 | Base3 | |
| L8 | Subbase1 | |
| L9 | Subbase2 | |
| L10 | Datum, Subbase3 | |
| L11-L17 | Slope_Link | |
| S1 | Pave | |
| S2 | Pave1 | |
| S3 | Pave2 | |
| S4 | Pave3 | |
| S5 | Base1 | |
| S6 | Base2 | |
| S7 | Base3 | |
| S8 | Subbase1 | |
| S9 | Subbase2 | |
| S10 | Subbase3 |

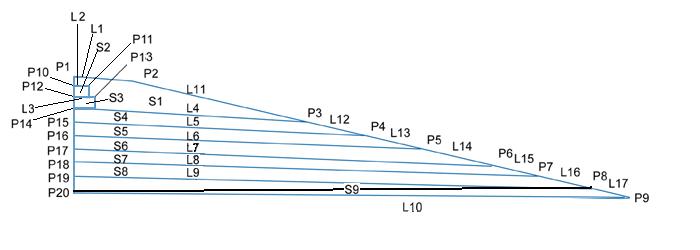

编码图
