多个连接

此部件是一个通用部件，用于添加一系列相互连接的连接。

此部件通常用于添加没有预定义为部件的结构化造型。最多可以指定 12 个连接。如果某个造型需要的连接超过 12 个，可以多次使用“多个连接”部件。

附着

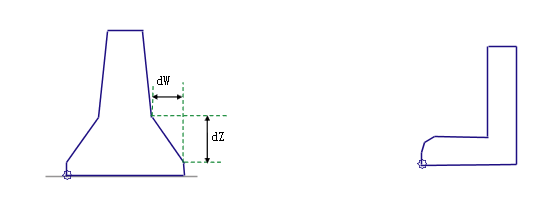

附着点位于第 1 个连接的开始处。此部件受插入方向的影响。正宽度将在插入方向上增加距离附着点的偏移。

输入参数

注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
侧	指定要将部件放置在哪一侧	左/右	右
连接数	用于绘制造型的连接数	正整数	0
连接代码	要指定给连接的代码列表	以逗号分隔的字符串	Top, Datum
点代码	要为此部件中每个顶点指定的点代码的列表	以逗号分隔的字符串	MultiLink_Point
造型代码	要为此部件所构成的造型（如果有）指定的点代码的列表	以逗号分隔的字符串	MultiLink
dW1	第 1 个连接的正/负宽度。正宽度朝向插入方向。	数字	0
dZ1	第 1 个连接的正/负垂直偏转	数字	0
dW2	第 2 个连接的正/负宽度	数字	0
dZ2	第 2 个连接的正/负垂直偏转	数字	0
. . . （连接 3 – 11）	. . .	数字	0
dW12	第 12 个连接的正/负宽度	数字	0
dZ12	第 12 个连接的正/负垂直偏转	数字	0

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。

目标参数：无。

输出参数

无。

行为

按顺序以指定的宽度和垂直偏转插入连接，连接数最多为 12 个。造型不会自动闭合，必须包括一个闭合连接。

布局模式操作

在布局模式中，此部件显示由输入参数定义的连接。

点、连接和造型代码

点和连接代码与“输入参数”列表中指定的点和连接代码相同。

编码图

从第一个连接开始按顺序对点进行编号，编号从 1 到 13。按顺序为连接编号，编号从 1 到 12。
