此部件将插入噪声挡墙,其中带有可以指定表土材质的选项。
附着点位于挡墙的内侧边缘上,而挡墙通常位于行车道外侧边缘或路肩(或其他道路元素)处。
注意:除非另有说明,否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度,否则所有坡度均为“水平宽度比垂直高度”格式(例如,4:1)。
参数 | 描述 | 类型 | 默认值 |
---|---|---|---|
侧 |
指定在附着点的右侧还是左侧插入部件。 |
左/右 | 右 |
顶部宽度 | 顶部挡墙顶部的宽度。 | 正数 |
1.0 米 3.0 英尺 |
前坡 | 挡墙前坡连接的默认坡度。 | 数字 | 1:1.5 |
后坡 | 挡墙后坡连接的默认坡度。 | 数字 | 1:1.5 |
高度 | 指定从附着点高程测量的挡墙的高度。 | 正数 |
3.00 米 9.00 英尺 |
表土厚度 | 指定沿边坡连接的材质衬砌的深度。如果输入零值,则不会添加任何衬砌材质。 | 正数 | 0.0 |
表土造型代码 | 指定表土材质的造型代码 | 字符串 | 表土 |
本部分列出了此部件中可以被映射到一个或多个目标对象(例如图形中的曲面、路线或纵断面对象)的参数。有关详细信息,请参见 AutoCAD Civil 3D 用户手册帮助中的。
参数 | 描述 | 状态 |
---|---|---|
目标曲面 | 可用于根据用户定义的坡度将挡墙后部连接到现有曲面。以下对象类型可用作用于指定此曲面的目标:曲面。 | 可选 |
参数 | 描述 | 类型 |
---|---|---|
挡墙顶部高程 | 挡墙顶部连接的中点的高程 | 数字 |
挡墙顶部偏移 | 挡墙顶部连接的中点的偏移 | 数字 |
表土厚度 | 表土材质的厚度 | 数字 |
后坡 | 噪声挡墙后坡连接的坡度 | 数字 |
挡墙端点偏移 | 噪声挡墙端点的偏移。 | 数字 |
挡墙端点高程 | 噪声挡墙端点的高程 | 数字 |

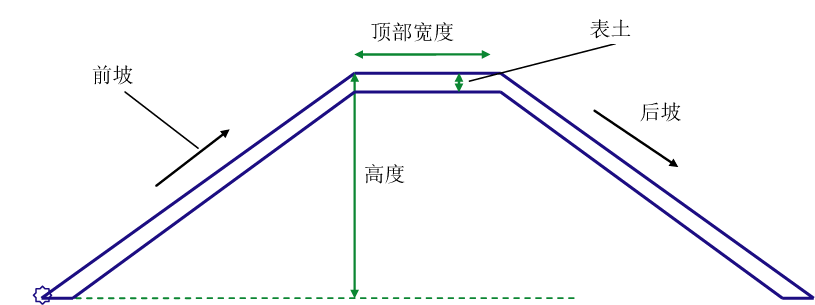

将根据用户指定的前坡和后坡从附着点引入噪声挡墙。如果将“顶部宽度”设置为零,则将生成三角形的噪声挡墙。另外,如果为该部件选择了表土层,则将按照如下所示引入衬砌材质层。(注:将引入位于附着点处的水平连接,以便使材质的厚度等于指定值)。

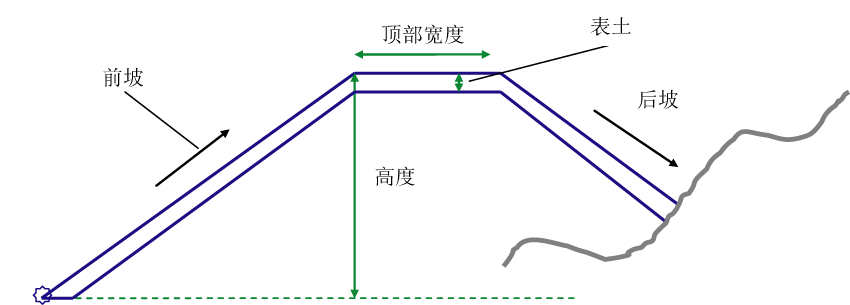

如果将后坡连接到曲面,则将调整该侧面的高度为曲面中的边坡(如下所示)。
如果未将后坡连接到任何曲面,则将使用指定的高度设置该侧面的高度。另外,如果位于该点处的曲面高于挡墙的顶部,则将再次使用指定的坡度和高度参数向下绘制后坡连接。

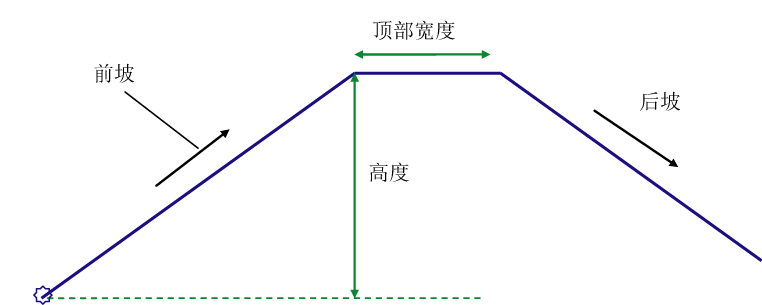

在布局模式中,此部件将绘制可以显示默认参数(包括后坡的高度)的连接。

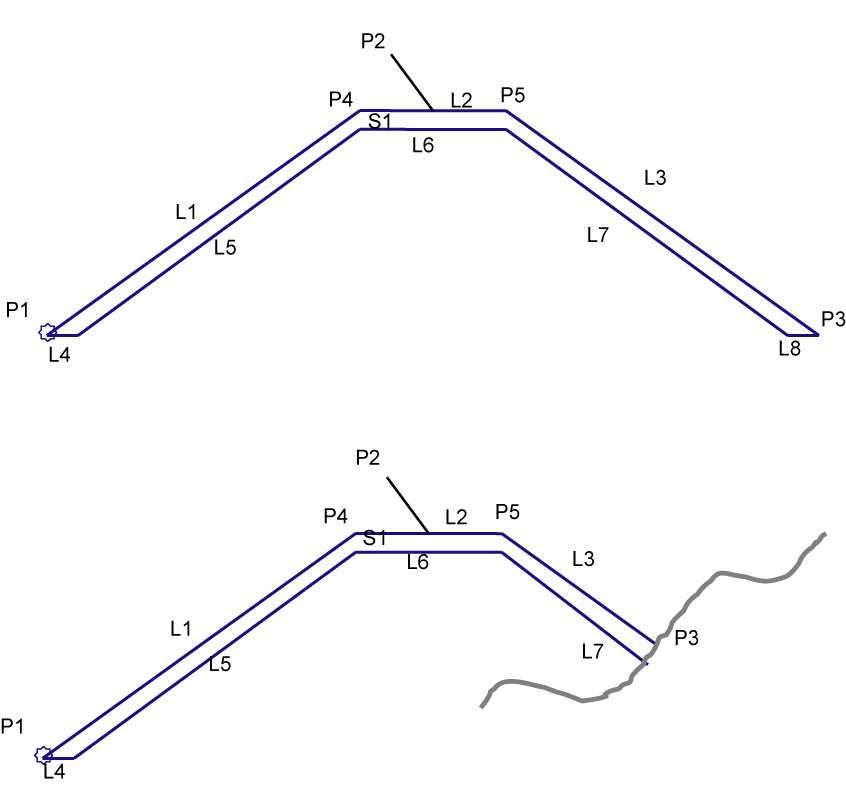

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
类型 | 代码 | 描述 |
---|---|---|
P2 | RW_Top | 挡墙的顶点 |
P3 | RW_Outside | 底基层边坡点 |
P3 | Daylight | 仅当设置“目标曲面”时 |
P4 | Bench_In | 挡墙顶部的内侧边缘(仅当“顶部宽度”为非零值时) |
P5 | Bench_Out | 挡墙顶部的外侧边缘(仅当“顶部宽度”为非零值时) |
L1、L2、L3 | Top | 路肩的完工坡面 |
L1、L2、L3 | Datum | 仅当“表土厚度”设置为零时 |
L4 到 L7 | Datum | 仅当“表土厚度”设置为正值时 |
L8 | Datum | 仅当“目标曲面”未设置时 |
S1 | 用户定义的代码 | 表土(默认 - 表土)的用户定义的代码 |
