带挡墙的水平中间带

此部件可插入曲面,以定义挡墙可选的水平中间带。

铺装层结构遵循 AutoCAD Civil 3D“帮助”中的“铺装横断面的铺装层结构”中介绍的标准。

附着

附着点位于完工坡面曲面上的中间带中心处。此部件将同时插入到左侧和右侧。

输入参数

注意:除非另有说明,否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度,否则所有坡度均为“水平宽度比垂直高度”格式(例如,4:1)。

参数

描述

类型

默认值

左侧坡度

左侧中间带曲面的坡度

选择列表

- 2%

右侧坡度

右侧中间带曲面的坡度

选择列表

- 2%

包含挡墙

如果此参数为 True,将显示挡墙。

如果为 False,将忽略挡墙。

选择列表

包含挡墙

左侧宽度

从中间带中心线到中间带左侧边缘的宽度

正数

1.2 米

4.0 英尺

右侧宽度

从中间带中心线到中间带右侧边缘的宽度

正数

1.2 米

4.0 英尺

左侧 - 使用超高

指定对左侧车道使用超高坡度。

选择列表:

默认左侧坡度

指定在未指定超高坡度的情况下左侧车道的默认坡度 数字

- 2%

右侧车道 - 使用超高

指定对右侧车道使用超高坡度。

选择列表:

默认右侧坡度

指定在未指定超高坡度的情况下右侧车道的默认坡度 数字

- 2%

路肩坡度方向 指定路肩坡度是远离路拱,还是朝向路拱

选择列表:

  • 远离路拱
  • 朝向路拱
远离路拱

铺装 1 深度

铺装 1 层的厚度;零表示忽略此参数

正数

0.025 米

0.083 英尺

铺装 2 深度

铺装 2 层的厚度;零表示忽略此参数

正数

0.025 米

0.083 英尺

基层深度

基层的厚度

正数

0.100 米

0.333 英尺

底基层深度

底基层的厚度

正数

0.300 米

1.0 英尺

标注 A(毫米或英寸)

中间带中心处挡墙的高度

正数

810 毫米

32 英寸

标注 B(毫米或英寸)

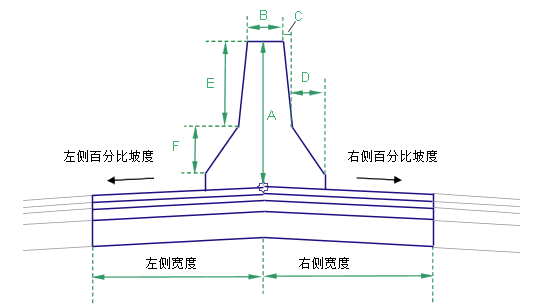

如图所示

正数

232 毫米

9 英寸

标注 C(毫米或英寸)

如图所示

正数

59 毫米

2 英寸

标注 D(毫米或英寸)

如图所示

正数

125 毫米

5 英寸

标注 E(毫米或英寸)

如图所示

正数

557 毫米

22 英寸

标注 F(毫米或英寸)

如图所示

正数

178 毫米

7 英寸

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象(例如图形中的曲面、路线或纵断面对象)的参数。

参数

描述

状态

左侧宽度

可用于替代固定的“左侧宽度”值,并将中间带左侧边缘连接到偏移路线。以下对象类型可用作用于指定此偏移的目标:路线、多段线、要素线或测量地物。

可选

右侧宽度

可用于替代固定的“右侧宽度”值,并将中间带右侧边缘连接到偏移路线。以下对象类型可用作用于指定此偏移的目标:路线、多段线、要素线或测量地物。

可选

输出参数

参数

描述

类型

超高旋转轴

指示子部件是否支持旋转轴计算。要查看参数的描述,在“特性”窗口中,将光标悬停在参数上。

有关详细信息,请参见纵断面坡面线在超高过程中的调整

静态(描述)

左侧百分比坡度

中间带左侧的百分比坡度

数字

右侧百分比坡度

中间带右侧的百分比坡度

数字

行为

将铺装层结构连接向外插入附着点的左侧和右侧,以得到给定的宽度和坡度。如果“包含挡墙”的值为 True,则围绕中间带中心线对称地插入挡墙。如果将路线作为左侧宽度和右侧宽度的目标参数给定,那么将调整宽度,以连接到道路上每个里程处的路线偏移。

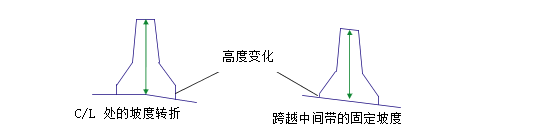

如果中间带应用的超高具有跨越整个中间带的单一固定坡度,那么挡墙顶部将倾斜,以匹配中间带坡度。否则,挡墙顶部将保持水平。在所有情况中,挡墙中心线处的挡墙高度(标注 A)都保持不变。

超高旋转轴支持

此部件仅适用于“轴方法”为“中间带边缘”且“中间带处理”为“保持中间带造型”的道路类型。如果将此部件与其他任何轴方法或变形的中间带处理结合使用,生成的结果相当于“中间带边缘”加上“保持中间带形状”的结果。

布局模式操作

在布局模式中,此部件将使用宽度和深度输入参数沿 -2% 坡度显示所有铺装层连接。如果“包含挡墙”的值为 True,那么将按给定的标注显示挡墙。

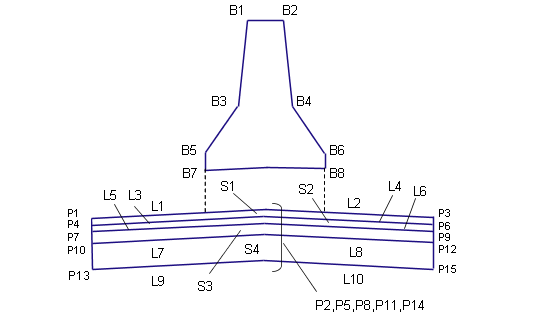

点、连接和造型代码

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

点、连接或造型

代码

描述

所有挡墙点

Barrier

混凝土挡墙上的所有点

P1、P3

ETW

完工坡面上的车道内侧边缘

P2

路拱

完工坡面上的中间带路拱

P4、P6

ETW_Pave1

铺装 1 曲面上的行车道边缘

P5

Crown_Pave1

铺装 1 曲面上的路拱

P7、P9

ETW_Pave2

铺装 2 曲面上的行车道边缘

P8

Crown_Pave2

铺装 2 曲面上的路拱

P10、P12

ETW_Base

基准曲面上的行车道边缘

P11

Crown_Base

基准曲面上的路拱

P13、P15

ETW_Sub

底基层曲面上的行车道边缘

P14

Crown_Sub

底基层曲面上的路拱

L1、L2

Top, Pave

L3、L4

Pave1

L5、L6

Pave2

L7、L8

Base

L9, L10

SubBase

Datum

所有挡墙连接

Barrier

S1

Pave1

完工坡面与铺装 1 曲面之间的区域

S2

Pave2

铺装 1 曲面与铺装 2 曲面之间的区域

S3

Base

铺装 2 曲面与基准曲面之间的区域

S4

SubBase

基准曲面与底基层曲面之间的区域

S5

Barrier

由挡墙围成的造型。

编码图
