此部件可以创建具有相等边坡和最多三层回填材质的平底沟渠。沟渠的宽度由用户指定的宽度和最小管道覆土厚度确定。
附着点沿目标曲面位于沟渠的中部。
注意:除非另有说明,否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度,否则所有坡度均为“水平宽度比垂直高度”格式(例如,4:1)。
参数 | 描述 | 类型 | 默认值 |
---|---|---|---|
边坡 | 沟渠边坡的 x:1 坡度 | 正数 | 3:1 |
基础深度 | 基础层的深度 | 正数 | 0.0 |
特殊回填最小覆土厚度 | 放置在最高管道外径上的特殊回填覆土厚度的最小量。 | 正数 | 0.0 |
特殊回填最小深度 | 最低管道下特殊回填的最小深度。通过管道的外径测量管道。 | 正数 | 0.0 |
宽度 | 沟渠底部的宽度 | 正数 |
2.0 米 6.0 英尺 |
管网 1 偏移 | 从管道外侧边缘到沟渠边坡的偏移 | 正数 | 0.0 |
管网 2 偏移 | 从管道外侧边缘到沟渠边坡的偏移 | 正数 | 0.0 |
本部分列出了此部件中可以被映射到一个或多个目标对象(例如图形中的曲面、路线或纵断面对象)的参数。有关详细信息,请参见 AutoCAD Civil 3D 用户手册帮助中的。
参数 | 描述 | 状态 |
---|---|---|
现有曲面 | 要将边坡连接到的原地面曲面。可以为以下对象类型指定此曲面:曲面。 | 必需 |
管网 1 | 用于指定管网 1。可以为以下对象类型指定此管网:管网。 | 必需 |
管网 2 | 用于指定管网 2。可以为以下对象类型指定此管网:管网。 | 可选 |
无。
在这两种情况下,部件都将根据指定的管网中管道的位置确定沟渠底部深度和宽度。通过测量与采样横断面处的最高管道中心线的距离,来确定特殊回填最小覆土厚度。通过测量与采样桩号处的最低管道的底部外径的距离,来确定特殊回填最小深度。
情况 1:选择单个管网

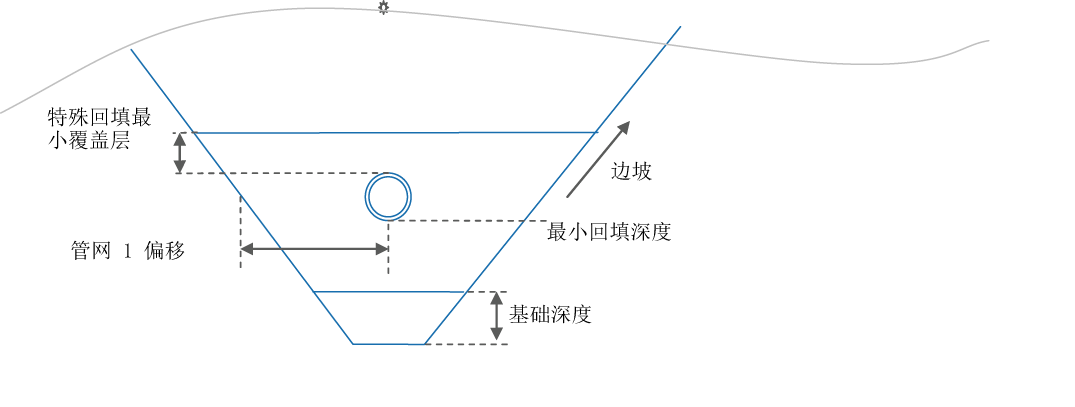

如果仅选择管网 1,则部件将从控制基准线向左和向右搜索 3 英尺(1 米)以查找采样桩号处的管道中心线。将管网 1 偏移值应用于两侧,以确定沟渠宽度或最小宽度(其中较大的值)。从管道外壁应用偏移值,如图所示。沟渠底部由管道外径、特殊回填最小深度以及基础深度确定。
情况 2:选择两个管网

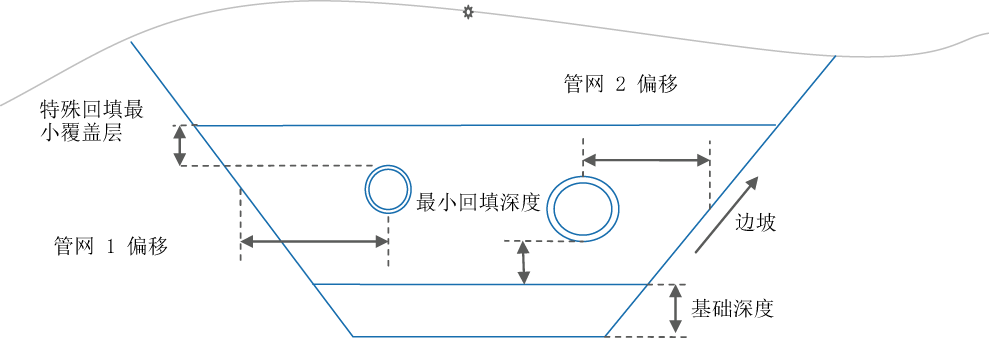

如果选择两个管网,将假定管网 1 位于基准线的左侧。假定管网 2 位于路线的右侧。特殊回填最小深度的材质深度由两个管道外径中较高的值以及特殊回填最小覆土厚度深度确定。沟渠底部的深度由两条管道外径较低的值、特殊回填最小深度以及基础深度确定。

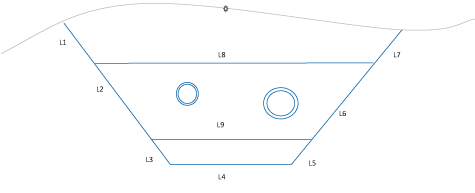

在布局模式下,此部件将如上图所示绘制沟渠。
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
点/连接 | 代码 | 描述 |
---|---|---|
P1、P2 | Trench_Bottom | |
P3、P4 | Trench_Daylight | |
P5、P6 | Trench_Bedding | |
P7、P8 | Trench_Backfill | |
L1 - L7 | Trench Datum | |
L1、L7、L8 | Trench_Backfill | |
L1、L2、L6、L7、L9 | Trench_Bedding | |
S1 | Trench_Bedding | |
S2 | Trench_Backfill |
