连接偏移和坡度

此部件是一个通用工具，用于将连接从附着点连接到指定坡度的指定偏移处。

路线可由偏移替代，纵断面可由坡度替代。

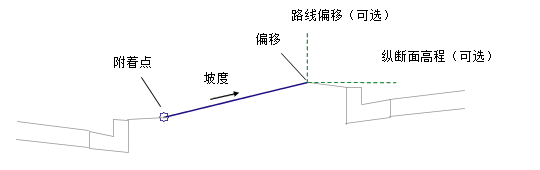

附着

附着点位于连接的起点。连接方向由给定偏移和坡度的位置决定。

注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
从基准线偏移	连接终点的 +/- 偏移。为此参数指定正值可在道路或控制基准线的右侧插入此部件。指定负值会在左侧插入此部件。有关详细信息，请参见《AutoCAD Civil 3D 用户手册》“帮助”- “道路”一章中的“在道路的右侧和左侧插入部件”。	数字	10.0 米 33.0 英尺
使用超高坡度	指定使用超高坡度	选择列表	否
坡度方向	指定链接坡度是远离路拱，还是朝向路拱	选择列表	远离路拱
坡度	连接的百分比坡度。负坡度表示按照插入方向向下延伸。	数字，坡率\坡度	2 (%) 或 2:1

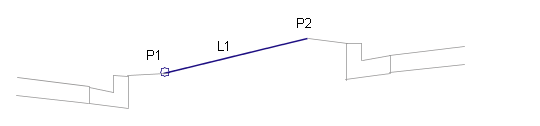

点代码	要指定给连接外侧边缘的曲面代码列表	以逗号分隔的字符串	P2
连接代码	要指定给连接的代码列表	以逗号分隔的字符串	Top, Datum
忽略连接	该参数可以添加或删除曲面连接。	是\否	否
使用超高	指定对路肩使用超高坡度	选择列表： a) 外侧路肩坡度，b) 内侧路肩坡度，c) 外侧车道，d) 内侧车道，e) 无	无

本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。

参数	描述	状态
偏移	可用于替代固定的“偏移”，并将连接终点连接到偏移路线。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。	可选
坡度	可用于替代固定的“坡度”，并将连接终点连接到纵断面。以下对象类型可用作用于指定此高程的目标：纵断面、三维多段线、要素线或测量地物。	可选

将连接从附着点添加到指定坡度的指定偏移处。

此部件包含名为“使用超高坡度”的可选输入参数，该参数允许指定对路肩使用超高坡度。可以将此参数设为 a) 外侧路肩坡度，b) 内侧路肩坡度，c) 外侧车道，d) 内侧车道或 e) 无。“无”是默认设定。

如果输入偏移值是负数且已指定超高坡度（未将“使用超高坡度”参数设为“无”），则将使用左侧车道或路肩的值。如果指定了正偏移，则将使用右侧超高的值。

在布局模式中，此部件显示根据指定偏移和坡度参数计算出来的连接。

无。
