城市人行道

此部件可插入带有内部和外部草地林荫道的混凝土人行道连接。

附着

附着点位于内部林荫道的内侧边缘。“城市人行道”部件通常被附着到路缘后部或铺装层边界。

输入参数

注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
侧	指定在附着点的右侧还是左侧插入部件。	左/右	右
内部林荫道宽度	内部草地林荫道的宽度	正数	0.0
人行道宽度	混凝土人行道的宽度	非零 的正数	1.5 米 5.0 英尺
外部林荫道宽度	外部草地林荫道的宽度	正数	0.0
百分比坡度	人行道和草地带的百分比坡度。正坡度表示从附着点向上。	数字	2 (%)
深度	人行道混凝土区域的深度	正数	0.100 米 0.333 英尺

行为

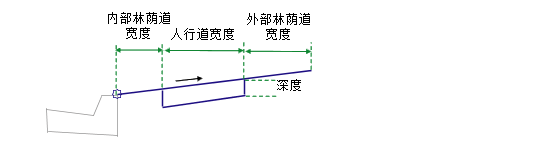

将从附着点沿给定的坡度向外插入内部草地带、人行道和外部草地林荫道连接。通过指定零宽度可以忽略草地带。

（可选）各种元素宽度可以通过附着到偏移路线来获得。另外，可以通过连接到偏移纵断面中来得出人行道横向坡度。

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。

参数	指定的类型	状态
内部林荫道宽度	可用于替代固定的“内部林荫道宽度”值，并将人行道内侧边缘连接到偏移路线。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。	可选
人行道宽度	可用于替代固定的“人行道宽度”，并将人行道外侧边缘连接到偏移路线。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。	可选
外部林荫道宽度	可用于使用偏移路线来替代固定的“外部林荫道宽度”。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。	可选

输出参数

无。

布局模式操作

在布局模式中，此部件将基于给定的输入参数值来显示林荫道和人行道。

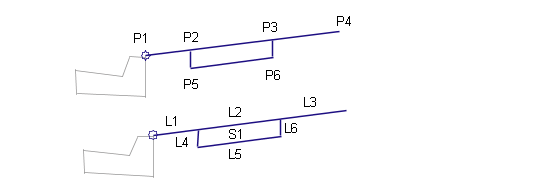

点、连接和造型代码

点/连接	代码	描述
P2	Sidewalk_In	完工坡面上的人行道内侧边缘
P3	Sidewalk_Out	完工坡面上的人行道外侧边缘
L1	Top Sod Datum
L2	Top Sidewalk
L3	Top Sod Datum
L4 - L6	Sidewalk Datum
S1	Sidewalk	人行道混凝土区域
