此部件可插入带有底基层的斜底凹陷路缘和边沟连接。
用户定义的输入参数控制着造型的标注。
附着
附着点位于边沟或路缘后部的排水沟边坡顶点。
输入参数
注意：底基层标注以米或英尺为单位。路缘和边沟标注必须以毫米或英寸为单位给定。
|
参数 |
描述 |
类型 |
默认值 |
|---|---|---|---|
|
侧 |
指定在附着点的右侧还是左侧插入部件。 |
左/右 |
右 |
|
插入点 |
指定路缘和边沟插入点位于边沟边缘还是路缘的后部 |
布尔 |
边沟边缘 |
|
边沟坡度方法 |
指定边沟坡度输入的方式 |
选择列表 |
外侧车道坡度 |
|
边沟坡度 |
指定固定的边沟坡度 |
数字 |
- 2% |
| 边沟坡度方向 | 指定边沟坡度是远离路拱，还是朝向路拱 | 选择列表 | 远离路拱 |
|
底基层深度 |
底基层在排水沟边坡顶点处的深度。如果没有底基层，请使用零。 |
正数 |
0.450 米 1.5 英尺 |
|
底基层延伸 |
底基层超出路缘后部的距离。使用零将在路缘后部处终止底基层。 |
正数 |
0.3 米 1 英尺 |
|
底基坡度方法 |
选择是使用底基层的外侧车道超高坡度，还是设置一个数字百分比坡度值 |
选择列表 |
外侧车道坡度 |
|
底基层百分比坡度 |
底基层的百分比坡度。如果“使用超高”设置为 True，则不使用此参数。 |
数字 |
-2 (%) |
|
标注 A |
边沟在排水沟边坡顶点处的深度 |
非零 的正数 |
150 毫米 6 英寸 |
|
标注 B |
从边沟排水沟边坡顶点到边沟流线的宽度 |
非零 的正数 |
610 毫米 24 英寸 |
|
标注 C |
从边沟排水沟边坡顶点到边沟流线，然后再从边沟流线到路缘顶部的深度 |
非零 的正数 |
100 毫米 4 英寸 |
|
标注 D |
从边沟流线到路缘顶部的宽度 |
非零 的正数 |
225 毫米 9 英寸 |
|
标注 E |
从路缘顶部到路缘后部的宽度 |
非零 的正数 |
75 毫米 3 英寸 |
|
标注 F |
路缘后部的高度 |
非零 的正数 |
300 毫米 12 英寸 |
行为

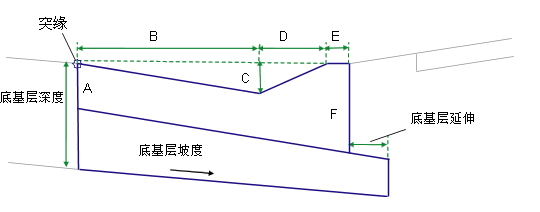

将基于输入参数“标注 A”到“标注 F”的标注插入路缘和边沟连接。所有标注都必须为非零的正值。如果给定非零的“底基层深度”，那么底基层将被插入到路缘后部，并延伸至“底基层延伸”宽度。底基层接近于路缘后部的底部，如图所示。
此部件用于生成简单路缘和边沟的造型，附着点位于 (a) 边沟（或边缘）的内侧边缘，或 (b) 路缘的后部。路缘面被指定一个较小的固定宽度，使路缘面为非垂直面。
目标参数
本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。
目标参数：无。
输出参数
| 参数 | 描述 | 类型 |
|---|---|---|
|
超高旋转轴 |
指示子部件是否支持旋转轴计算。要查看参数的描述，在“特性”窗口中，将光标悬停在参数上。 有关详细信息，请参见纵断面坡面线在超高过程中的调整。 |
静态（描述） |
超高旋转轴支持
如果“边沟坡度方向”设置为“远离路拱”，则边沟坡度相对于超高坡度。如果“边沟坡度方向”设置为“朝向路拱”，则边沟坡度被反转。
布局模式操作
在布局模式中，此部件将基于给定的输入参数来显示路缘和边沟组件。如果将“使用超高”参数设置为 True，将按 -2% 的坡度插入底基层。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
|
点/连接 |
代码 |
描述 |
|---|---|---|
|
P1 |
Flange |
边沟的排水沟边坡顶点 |
|
P2 |
Flowline_Gutter |
边沟流线点 |
|
P3 |
TopCurb |
路缘顶部 |
|
P4 |
BackCurb |
路缘后部 |
|
L1 – L3 |
Top, Curb |
路缘和边沟上的完工坡面 |
|
L7 |
SubBase Datum |
|
|
S1 |
Curb |
路缘和边沟的混凝土区域 |
|
S2 |
SubBase |
编码图
