指向高程的连接坡度

此部件是一个通用的实用程序，用于沿给定的坡度延伸连接，直至该连接达到定义的高程或纵断面。

附着

附着点位于连接的内侧边缘。此部件可以插入到附着点的左侧或右侧。

注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
侧	指定要将部件放置在哪一侧	左/右	右
使用超高坡度	指定使用超高坡度	选择列表	否
坡度方向	指定链接坡度是远离路拱，还是朝向路拱	选择列表	远离路拱
坡度	连接的百分比坡度或比例坡度。负坡度表示按照插入方向向下延伸。	正数	2 (%) 或 2:1
目标高程	要将连接沿给定的坡度延伸到的高程值	数字	0.0
点代码	要指定给连接外侧边缘的曲面代码列表	以逗号分隔的字符串	P2
连接代码	要指定给连接的代码列表	以逗号分隔的字符串	Top, Datum
忽略连接	该参数可以添加或删除曲面连接。	是\否	否
使用超高	指定对路肩使用超高坡度	选择列表： a) 外侧路肩坡度，b) 内侧路肩坡度，c) 外侧车道，d) 内侧车道，e) 无	无

本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。

参数	描述	状态
目标高程	可用于替代固定的“目标高程”值，并将连接终点连接到纵断面。以下对象类型可用作用于指定此高程的目标：纵断面、三维多段线、要素线或测量地物。	可选

从附着点按照插入方向沿给定的坡度添加连接，直至该连接达到目标高程或纵断面。如果目标高程位于附着点上方，请使用正的坡度值；否则应使用负的坡度值。

此部件包含名为“使用超高坡度”的可选输入参数，该参数允许指定对路肩使用超高坡度。可以将此参数设为 a) 外侧路肩坡度，b) 内侧路肩坡度，c) 外侧车道，d) 内侧车道或 e) 无。“无”是默认设定。

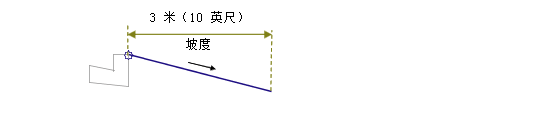

在布局模式中，此部件将显示沿给定坡度、水平距离为 3 米（或 10 英尺）的连接。

无。
