此部件可插入抛物线型的行车道，用来表示已知排水沟边坡顶点之间的市内抛物线车道的完工坡面、铺装层和底基。抛物线造型是用一系列短直线连接模拟而成的。
要使用此部件，应当分别用单独的路线定义左排水沟边坡顶点和右排水沟边坡顶点。这些点处的高程可以根据曲面或纵断面来确定。而且，如果定义边缘（例如，路缘和边沟）的组件同时还是一个改建组件，那么可以将它们作为标记点传入，从而传递偏移和高程信息。
附着
附着点是（或接近）部件的路拱点。由于部件将在路拱的两侧都放置车道，因此此附着点通常位于装配基准线点处。在布局模式中，此点将与路拱点重合；在道路状态下，完工坡面纵断面点（或基准线标记点）可能会与路拱点不同，因为路拱点的偏移和高程是根据输入数据（例如左/右排水沟边坡顶点）偏移值计算的。
输入参数
注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
|
参数 |
描述 |
类型 |
默认值 |
|---|---|---|---|
|
左凸缘偏移 |
默认附着点与铺装层左边界之间的距离。仅当没有路线或标记点与左边界关联时，才使用此值。 |
数字 |
7.2 米 24.0 英尺 |
|
右凸缘偏移 |
附着点与铺装层右边界之间的距离。仅当没有路线或标记点与右边界关联时，才使用此值。 |
数字 |
7.2 米 24.0 英尺 |
|
左凸缘 – 标记点 |
提供现有铺装层左边界的偏移和高程，以开始部件（可选） |
字符串 |
无 |
|
右凸缘 – 标记点 |
提供现有铺装层右边界的偏移和高程，以开始部件（可选） |
字符串 |
无 |
| 路拱高度 | 从基线中心到公路路拱的高度。 |
正数 |
0.10 米 0.3333 英尺 |
|
最小百分比坡度 |
车道允许的最小百分比横向坡度，此坡度从附着点向外。 |
数字 |
-1% |
|
最大百分比坡度 |
车道允许的最大百分比横向坡度，此坡度从附着点向外。 |
数字 |
-4% |
| 叠加深度 |
完工坡面下方的叠加深度。 |
正数 |
0.025 米 0.083 英尺 |
| 增量数 | 模拟抛物线造型的直线增量的数量 |
正偶数 |
8 |
如果提供了目标参数，那么以上参数（即默认的偏移和标记点）将被忽略不用。
目标参数
本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。
|
参数 |
描述 |
状态 |
|---|---|---|
|
左侧边沟点 |
此参数将提供铺装层左边界相对于附着点的偏移值。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。 |
可选 |
|
右侧边沟点 |
此参数将提供铺装层右边界相对于附着点的偏移值。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。 |
可选 |
|
左侧边沟纵断面 |
此参数将提供铺装层左边界相对于附着点的高程值。以下对象类型可用作用于指定此高程的目标：纵断面、三维多段线、要素线或测量地物。 |
可选 |
|
右侧边沟纵断面 |
此参数将提供铺装层右边界相对于附着点的高程值。以下对象类型可用作用于指定此高程的目标：纵断面、三维多段线、要素线或测量地物。 |
可选 |
|
EGTopSurf |
如果没有为铺装层左/右边界高程提供相应的纵断面，那么将分别拾取该偏移处的曲面高程作为左/右边界高程值。以下对象类型可用作用于指定此曲面的目标：曲面。 |
必需 |
输出参数
无
行为
初始附着点只是一个占位符（更适用于布局模式）。前两个要创建的点是左、右边界，其偏移和高程将根据输入参数来确定。

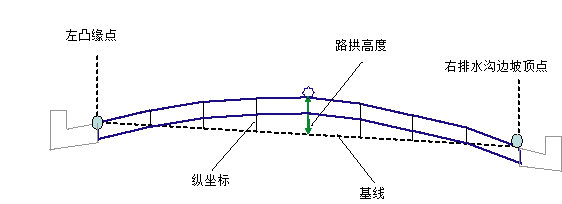

然后，将通过连接左、右排水沟边坡顶点（即新建立的行车道边缘）来定义基线。此基线将按“增量数”参数进行分割，中间一段将被作为“路拱点”偏移。通过将“路拱高度”参数添加到基线中点的高程来建立路拱点高程。
将使用标准的垂直曲线方程式，并基于基线为水平的假设，来计算其他镶嵌点处的抛物线坐标。将添加直线连接来连接一系列坐标点（从左边界到路拱点到右边界），从而定义完工坡面。将在此完工坡面下方叠加深度处插入一个平行曲面。
布局模式操作
在布局模式中，此部件将在附着点的每一侧插入相等数量（基于输入参数）的车道。前两个边缘点将基于左/右偏移来定位。左侧和右侧点高程将通过从附着点的坐标中减去路拱高度来计算。然后，“路拱点”将位于这两个点的中间。但是，由于左侧和右侧点高程的程序默认值是相同的，因此默认情况下，路拱点与附着点重合。当获得车道坡度时，将接受它们。铺装层的厚度等于叠加深度。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
|
点、连接或造型 |
代码 |
描述 |
|---|---|---|
|
P1、P3 |
ETW |
完工坡面上的车道外侧边缘 |
|
P4、P6 |
ETW_Overlay |
基层曲面上的车道外侧边缘 |
|
P2 |
路拱 |
完工坡面上的路拱点 |
|
P5 |
Crown_Overlay |
铺装 1 曲面上的路拱点 |
|
L1 - Ln |
Top, Pave |
连接完工坡面上的所有点的连接 |
|
L(n+1) - L(2n) |
Overlay |
连接叠加曲面底部上的所有点的连接 |
|
S1 |
Overlay |
完工坡面与铺装 1 曲面之间的区域 |

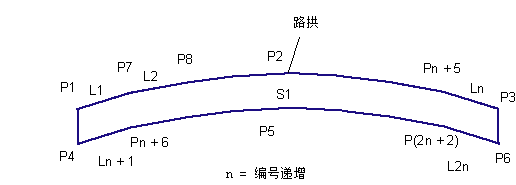

编码图
