标记点

此部件用于使用名称来标记装配上的现有点。

通常，这样做是为了以后其他部件可以插入向后附着到此点的连接（例如，指向标记点的连接）。附着点就是被标记的点。可以将用户定义的点代码添加到此标记点。

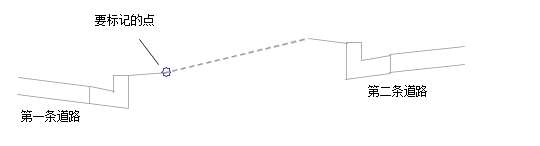

在以下样例中，有两条具有单独的纵断面的路面。一旦为第一条路面创建了连接，左侧外侧边缘处的点即被标记。以后为第二条路面创建连接之后，就可以将连接从其右侧外侧边缘向后插入到标记点。

注：

如果将“标记点”部件与“指向标记点的连接”部件配合使用，为使“指向标记点的连接”部件可以正常工作（绘制），则该部件必须位于“装配特性”的“构造”选项卡的“标记点”部件下方。如果“指向标记点的连接”部件不位于“构造”选项卡的“标记点”部件下方，则应在“构造”选项卡中选择部件编组名称，然后单击鼠标右键并选择“上移”，以便“标记点”部件位于列表中“指向标记点的连接”部件上方。

附着

标记点的名称将放置在附着点处。

输入参数

注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
点名称	用来标记附着点的名称	字符串	无
点代码	根据需要指定此位置处的点代码（如果为多个，则用逗号分隔）	字符串	MarkedPoint

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。

目标参数：无。

输出参数

无。

行为

将一个名称指定给选定的附着点。在以后添加到装配的部件中，可以按名称参照此点。

布局模式操作

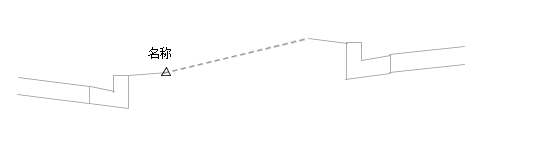

在布局模式中，此部件将在标记点位置绘制一个三角形符号，并在标记点上方标注该点的名称。

点、连接和造型代码

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

点、连接或造型	代码	描述
P1	MarkedPoint	标记点代码

编码图

无。
