此部件可插入底基层被延伸到边坡点的铺装路肩。
附着
附着点位于铺装路肩的内侧边缘，铺装路肩通常位于行车道外侧边缘。

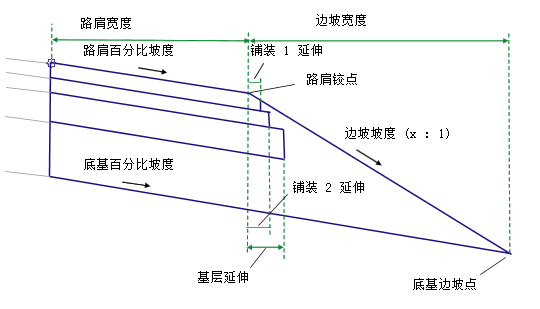

输入参数
注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
|
参数 |
描述 |
类型 |
默认值 |
|---|---|---|---|
|
边坡高程 |
数字 |
- 2.452 |
|
|
边坡偏移 |
数字 |
15.889 | |
|
边坡坡度 |
边坡连接的固定坡度值，在使用“保留坡度”选项时使用。 |
正数 |
4 (:1) |
|
侧 |
指定在附着点的右侧还是左侧插入部件。 |
左/右 |
右 |
|
路肩宽度 |
从附着点到路肩铰点的宽度 |
数字 |
2.4 米 8.0 英尺 |
|
使用超高坡度 |
指定使用在基准线路线上定义的超高定义中的坡度。 |
选择列表：
|
否 |
| 路肩坡度方向 |
指定路肩坡度是远离路拱，还是朝向路拱 |
选择列表：
|
远离路拱 |
|
默认路肩坡度 |
在未指定超高坡度的情况下路肩的默认坡度。 |
数字、坡率 |
-6.000% |
| 路基边坡类型 | 选择要使边坡连接保持固定的坡度而宽度可变，还是使其保持固定的宽度而坡度可变 | 选择列表：a) 保留坡度，调整宽度，b) 保留宽度，调整坡度 | 保留坡度，调整宽度 |
|
边坡坡度/宽度 |
边坡连接的固定坡度值（以 x : 1 的形式）或固定宽度的值，在使用“保留宽度”或“保留宽度”选项时使用。 |
正数 |
4 (:1) |
|
底基 - 使用超高 |
指定对底基坡度使用超高坡度。 |
选项列表：a) 外侧路肩坡度，b) 内侧路肩坡度，c) 否 |
外侧路肩坡度 |
|
默认底基坡度 |
在未指定超高坡度的情况下底基的默认坡度。 |
数字、坡率 |
-6.000% |
|
铺装 1 延伸 |
铺装 1 层超出路肩铰点的宽度。铺装 1 层的底部不能超出路肩边坡。 |
正数 |
0.0 |
|
铺装 2 延伸 |
铺装 2 层超出路肩铰点的宽度。此参数应等于或大于“铺装 1 延伸”。铺装 2 层不能超出路肩边坡。 |
正数 |
0.0 |
|
基层延伸 |
基层超出路肩铰点的宽度。此参数应等于或大于“铺装 2 延伸”。基层不能超出路肩边坡。 |
正数 |
0.0 |
|
铺装 1 深度 |
完工坡面和铺装 1 之间的深度（0 表示忽略） |
数字（非负数） |
0.025 米 0.083 英尺 |
|
铺装 2 深度 |
铺装 1 和铺装 2 之间的深度（0 表示忽略） |
数字（非负数） |
0.025 米 0.083 英尺 |
|
基层深度 |
铺装 2 和基层之间的深度（0 表示忽略） |
数字（非负数） |
0.100 米 0.333 英尺 |
|
底基层深度 |
附着点处底基层的深度（0 表示忽略） |
数字（非负数） |
0.300 米 1.000 英尺 |
目标参数
本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。
|
参数 |
指定的类型 |
状态 |
|---|---|---|
|
路肩宽度 |
可用于替代固定的“路肩宽度”值，并将路肩边缘连接到偏移路线。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。 |
可选 |
输出参数
|
参数 |
描述 |
类型 |
|---|---|---|
|
边坡坡度 |
边坡连接的坡度 |
数字 |
|
边坡偏移 |
路基边坡点的偏移 |
数字 |
|
边坡高程 |
路基边坡点的高程 |
数字 |
|
路肩宽度 |
已铺装路肩的宽度 |
数字 |
| 路肩坡度 |
已铺装路肩的坡度 |
数字 |
行为
将从附着点向外插入给定“路肩宽度”和“路肩百分比坡度”的路肩完工坡面；并且从起始于完工坡面下方“底基层深度”的附着点偏移插入底基层连接。
插入路肩边坡连接时可以使用固定的坡度（“保留边坡坡度”为 True），也可以使用固定的宽度（“保留边坡坡度”为 False）。如果使用固定的坡度，那么将从路肩的外侧边缘延伸边坡连接，直至该连接与底基层连接相交。否则，将把底基层延伸到路肩外侧边缘以外一个“边坡宽度”处；并且边坡连接将被连接到底基层的终点。
将平行于完工坡面在给定深度处插入铺装 1 曲面、铺装 2 曲面和基层曲面。如果层延伸值非零，那么每一层将在路肩铰点之外延伸给定的距离。如果延伸的层经过边坡，那么该层将在边坡交点处终止。每一层都应等于或大于它上面一层的宽度。
布局模式操作
在布局模式中，此部件将显示包括用于正常拱形路面情形的路肩的连接。如果给定的“路肩百分比坡度”和“底基层百分比坡度”是数字坡度值，那么将按给定的坡度值显示连接。否则，将使用默认坡度 -6%。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
|
类型 |
代码 |
描述 |
|---|---|---|
|
P2 |
EPS |
完工坡面上的铺装路肩边缘 |
|
P4 |
EPS_Pave1 |
铺装 1 曲面上的铺装路肩边缘 |
|
P13 |
EPS_Pave2 |
铺装 2 曲面上的铺装路肩边缘 |
|
P7 |
EPS_Base |
基准曲面上的铺装路肩边缘 |
|
P11 |
Daylight_Sub |
底基层边坡点 |
|
L1、L2 |
Top, Pave |
铺装的完工坡面 |
|
L4 |
Pave1 |
|
|
L8 |
Pave2 |
|
|
L12 |
Base |
|
|
L15 |
SubBase Datum |
|
|
L14 |
Top, Gravel |
未铺装的完工坡面 |
|
其他连接 |
如下所示 |
未铺装的完工坡面 |
|
S1 |
Pave1 |
|
|
S2 |
Pave2 |
|
|
S3 |
Base |
|
|
S4 |
SubBase |

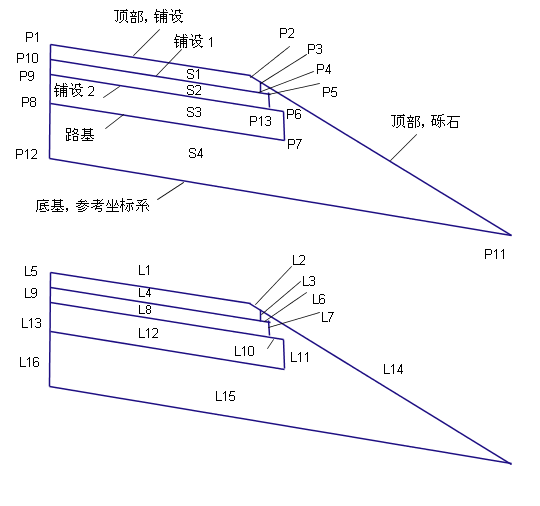

编码图
