连接偏移和高程

此部件是一个通用工具，用于将连接从附着点连接到指定的偏移和高程处。

路线可由偏移替代，纵断面可由高程替代。

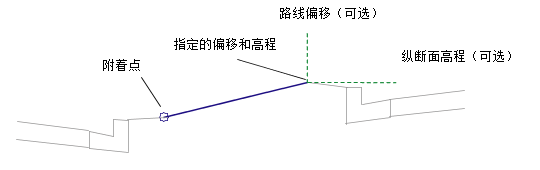

附着

附着点位于连接的开始处。连接方向由相对于附着点的指定偏移和高程的位置决定。

输入参数

注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
从基准线偏移	连接终点的 +/- 偏移。为此参数指定正值可在道路或控制基准线的右侧插入此部件。指定负值会在左侧插入此部件。有关详细信息，请参见《AutoCAD Civil 3D 用户手册》“帮助”- “道路”一章中的“在道路的右侧和左侧插入部件”。	数字	3.0 米 10.0 英尺
高程	连接终点的高程	数字	0.0
点代码	要指定给连接外侧边缘的曲面代码列表	以逗号分隔的字符串	P2
连接代码	要指定给连接的代码列表	以逗号分隔的字符串	Top, Datum
忽略连接	该参数可以添加或删除曲面连接	是\否	否

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。

参数	描述	状态
偏移	可用于替代固定的“偏移”，并将连接终点连接到偏移路线。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。	可选
高程	可用于替代固定的“高程”，并将连接终点连接到纵断面。以下对象类型可用作用于指定此高程的目标：纵断面、三维多段线、要素线或测量地物。	可选

输出参数

参数	描述	类型
起始偏移	连接起点的正/负偏移	数字
起始高程	连接起点的高程	数字
终点偏移	连接终点的正/负偏移	数字
终止高程	连接终点的高程	数字

行为

将连接从附着点添加到指定的偏移和高程处。

布局模式操作

在布局模式中，此部件使用指定的“偏移”输入参数作为宽度来显示水平连接。

点、连接和造型代码

无。

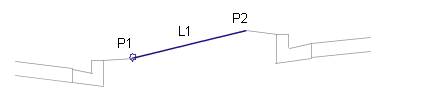

编码图
