此部件用于创建可以添加到装配左侧或右侧的沟渠结构。
（可选）此部件可以在结构的任一侧添加边坡连接。
附着
附着点是位于沟渠结构之前的放坡连接上最内侧的点。如果忽略了内侧的放坡连接，则附着点将位于内壁最内侧的点上。
输入参数
注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
| 参数 | 描述 | 类型 | 默认值 |
|---|---|---|---|
| 侧 |
指定在附着点的右侧还是左侧插入部件。 |
左/右 | 右 |
| 沟渠深度 | 内侧的沟渠深度 | 正数 |
2.0 英尺 0.6 米 |
| 底部宽度 | 沟渠的底部宽度 | 正数 |
1.0 英尺 0.3 米 |
| 顶部宽度 | 盖子处的沟渠开口 | 正数 |
2.0 英尺 0.6 米 |
| 盖子间距 | 盖子侧和内壁之间的间距 | 正数 |
0 英尺 0 米 |
| A1 | 盖子附近的顶部内壁厚度 | 正数 |
0.45 英尺 0.15 米 |
| B1 | 沟渠结构的内壁厚度 | 正数 |
0.6 英尺 0.2 米 |
| C1 | 内侧的盖子深度 | 正数 |
0.6 英尺 0.2 米 |
| D | 沟渠底部床深度 | 正数 |
0.6 英尺 0.2 米 |
| 内侧梯级宽度 | 内侧梯级（可选）的宽度。输入零表示无梯级 | 正数 |
1.5 英尺 0.5 米 |
| 内侧梯级坡率 | 内侧梯级（可选）的横向坡率。其从沟渠结构边缘开始测量，并且正坡度表示沟渠的上升梯级 | 数字、坡率类型 | 4% |
| F1 | 内侧后坡连接（可选）的宽度。输入零值表示无后坡连接 | 数字 |
1.0 英尺 0.3 米 |
| G1 | 内侧后坡连接（可选）的坡度。其从沟渠结构开始测量，并且正坡度表示起点的上升连接 | 数字、坡度类型 | 1:1 |
| A2 | 盖子附近的顶部外壁厚度 | 正数 |
0.45 英尺 0.15 米 |
| B2 | 沟渠结构的外壁厚度 | 正数 |
0.6 英尺 0.2 米 |
| C2 | 外侧的盖子深度 | 正数 |
0.45 英尺 0.15 米 |
| E | 外侧梯级/后坡连接起点所在铰点的深度 | 正数 |
0 英尺 0 米 |
| 外侧梯级宽度 | 外侧梯级（可选）的宽度。输入零表示无梯级 | 外侧梯级宽度 |
3.5 英尺 1.1 米 |
| 外侧梯级坡率 | 外侧梯级（可选）的横向坡率。其从沟渠结构边缘开始测量，并且正坡度表示沟渠的上升梯级 | 外侧梯级坡率 | 4% |
| F2 | 外侧后坡连接（可选）的宽度。输入零值表示无后坡连接 | 正数 | 0.3 米 |
| G2 | 外侧后坡连接（可选）的坡度。其从沟渠结构开始测量，并且正坡度表示起点的上升连接 | 数字、坡度类型 | 1 : 1 |
目标参数
本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。
目标参数：无。
输出参数
无。
行为

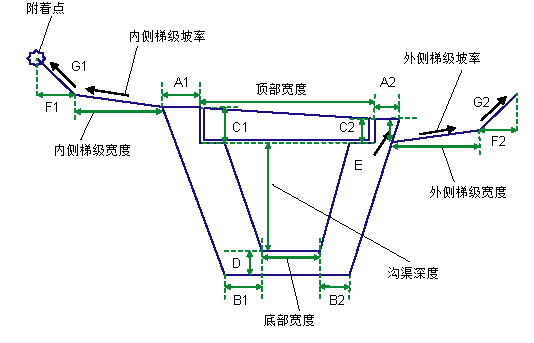

此部件用于构造沟渠结构的造型，如上图所示。要忽略边坡和梯级连接，请为相应的宽度参数输入零值。
布局模式操作
在布局模式中，此部件将按照使用输入参数所定义的方式从附着点开始进行绘制。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
| 点/连接 | 代码 | 描述 |
|---|---|---|
| P1 | Ditch_In | |
| P1、P4 | Ditch_Back | |
| P2、P3 | Ditch_Lid_Face | |
| P15, P16 | Lid_Top | L2 由这两个点定义 |
| P21 | Ditch_Back_Fill | |
| P23 | Ditch_Out | |
| L18, L19, L20, L21 | Top, Datum | |
| L1, L2, L3 | Top | |
| L4, L5, L6 | Datum | |
| S1 | Ditch | 沟渠结构造型区域 |
| S2 | Lid | 盖子结构面积 |

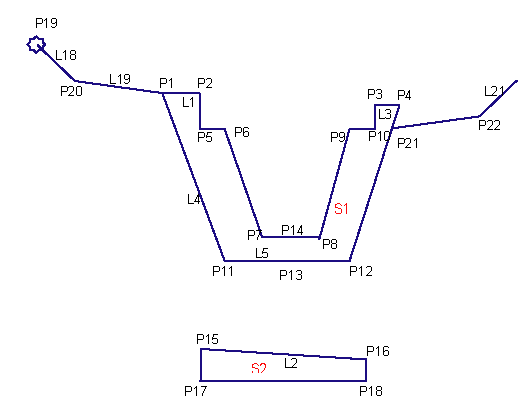

编码图
