凹陷中间带

此部件可创建附着点与上一个命名标记点之间的凹陷中间带的横断面表示。

如果尚未标记连接点，请首先使用“标记点”部件。

附着

附着点位于左侧或右侧中间带沟渠坡度的外侧边缘，且上一次定义的标记点必须位于相对的外侧边缘上。点的左右关系无关紧要。

输入参数

注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
标记点名称	上一次定义的标记点的名称	字符串	无
坡度 1	从附着点向内延伸的连接的坡度 (x:1)	数字	-4 (:1)
坡度 2	从标记点向内延伸的连接的坡度 (x:1)	数字	-4 (:1)
保留沟渠坡度	对于沟渠坡度顶部的点位于不等高程处的情况，请选择是保留沟渠边坡而移动沟渠位置，还是将沟渠保留在中心处而调整高侧上的边坡。	选择列表	保留沟渠边坡，从中心移动沟渠
沟渠宽度	中间带沟渠的底部宽度（零表示“V”形沟渠）	正数	0.6 米 2 英尺

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。

目标参数：无。

输出参数

无。

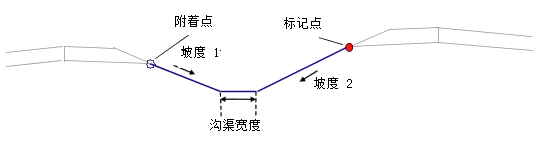

行为

附着点和标记点的位置是确定的。标记点既可以位于附着点的右侧，也可以位于其左侧。将连接从附着点沿坡度 1 向内延伸，从标记点沿坡度 2 处向内延伸，直到它们相交。如果给定了沟渠宽度，那么与相交边坡匹配的是水平沟渠底部连接。

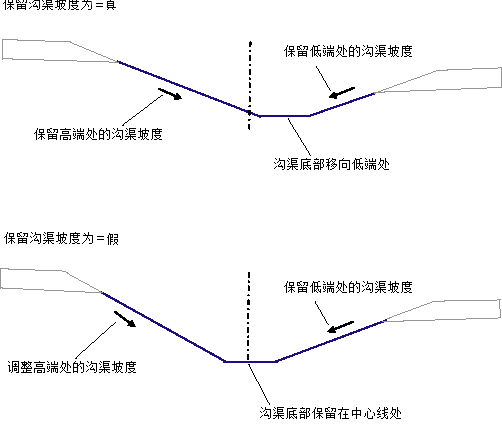

沟渠坡度

沟渠左侧和右侧坡度的顶部可能会位于不同的高程处，从而导致生成不对称的沟渠。用于处理此情况的选项有两个。如果将“保留沟渠坡度”设置为 True，那么两侧上都会保留“坡度 1”和“坡度 2”的值，然后将沟渠底部从中心线向较低的一侧移动。如果设置为 False，那么将以坡度顶部之间的中点偏移作为沟渠底部的中心，在较低一侧上保留给定的坡度，并调整较高一侧上的坡度，以便匹配。

超高旋转轴支持

此部件适用于所有旋转轴方法。

点、连接和造型代码

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

点、连接或造型	代码	描述
P2	LMedDitch	中间带沟渠的左侧边缘
P3	RMedDitch	中间带沟渠的右侧边缘
L1 – L3	Top Datum	未铺装的路肩和中间带连接上的完工坡面

布局模式操作

在布局模式中，此部件将基于给定的输入参数以及附着点和标记点的相对位置，计算并显示中间带连接。

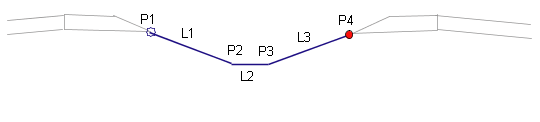

编码图
