垂直连接

此部件是一个通用的实用程序，用于通过垂直偏转来添加垂直曲面连接。

生成道路模型时，要使垂直偏转可变，可以使用纵断面。

附着

附着点位于连接的内侧边缘。此部件可以插入到附着点的左侧或右侧。

输入参数

注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值

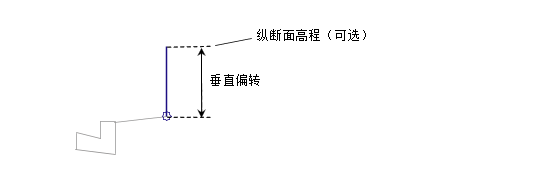

垂直偏转	从附着点进行的正/负垂直偏转。负偏转表示向下。	数字	3.0 米 10.0 英尺
点代码	要指定给连接外侧边缘的曲面代码列表	以逗号分隔的字符串	P2
连接代码	要指定给连接的代码列表	以逗号分隔的字符串	Top, Datum
忽略连接	该参数可以添加或删除曲面连接。	是\否	否

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。

参数	描述	状态
垂直偏转	可用于替代固定的“垂直偏转角”值，并将连接终点连接到纵断面。以下对象类型可用作用于指定此纵断面的目标：纵断面、三维多段线、要素线或测量地物。	可选

输出参数

参数	描述	类型
起始偏移	连接起点的正/负偏移	数字
起始高程	连接起点的高程	数字
终止高程	连接终点的高程	数字

行为

从附着点添加经过给定垂直偏转的垂直连接。如果为该垂直偏转指定了纵断面名称，那么连接终点将与纵断面高程相匹配。

布局模式操作

在布局模式中，此部件将显示经过给定正/负垂直偏转的连接。

点、连接和造型代码

无。

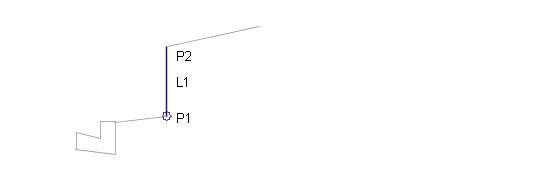

编码图
