延伸全部路基的路肩

附着

附着点位于铺装路肩的内侧边缘，铺装路肩通常位于行车道外侧边缘。

输入参数

注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
边坡高程		数字	- 1.667
边坡偏移		数字	8.377
边坡坡度	边坡连接的固定坡度值，在使用“保留坡度”选项时使用。	正数	4 (:1)
侧	指定在附着点的右侧还是左侧插入部件。	左/右	右侧百分比
路肩宽度	边坡连接宽度的固定值，在使用“保留宽度”选项时使用。	正数	8.000 英尺
使用超高坡度	指定使用在基准线路线上定义的超高定义中的坡度。	选择列表：否左侧外部路肩左侧内部路肩右侧内部路肩右侧外部路肩	否
路肩坡度方向	指定路肩坡度是远离路拱，还是朝向路拱	选择列表：远离路拱朝向路拱	远离路拱
路肩百分比坡度	造型曲面的默认横向坡度。如果未使用超高坡度或未为基准线路线指定超高坡度，则将使用此值。	数字	- 2.0 %
路基边坡类型	选择要使边坡连接保持固定的坡度而宽度可变，还是使其保持固定的宽度而坡度可变	选择列表：a) 保留坡度，调整宽度，b) 保留宽度，调整坡度	保留坡度，调整宽度
边坡坡度	边坡连接的固定坡度值，在使用“保留坡度”选项时使用。	正数	4 (:1)
边坡宽度	边坡连接宽度的固定值，在使用“保留宽度”选项时使用。	正数	5.40 英尺 1.8 米
超高底基	指定对底基使用路肩超高坡度		否
底基百分比坡度	造型曲面的默认横向坡度。如果未使用超高坡度或没有为基准线路线指定超高坡度，则将使用此值	数字	- 2.0 %
铺装 1 深度	铺装 1 层的厚度 (0 表示忽略)	数字（非负数）	0.083 英尺
铺装 2 深度	铺装 2 层的厚度 (0 表示忽略)	数字（非负数）	0.083 英尺
基层深度	基层的厚度（0 表示忽略）	数字（非负数）	0.0333 英尺
底基层深度	底基层的厚度（0 表示忽略）	数字（非负数）	1.000 英尺

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。

参数	指定的类型	状态
路肩宽度	可用于替代固定的“路肩宽度”值，并将路肩边缘连接到偏移路线。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。	可选

输出参数

参数	描述	类型
边坡坡度	边坡连接的坡度	数字
边坡偏移	路基边坡点的偏移	数字
边坡高程	路基边坡点的高程	数字
路肩宽度	已铺装路肩的宽度	数字
路肩坡度	已铺装路肩的坡度	数字

行为

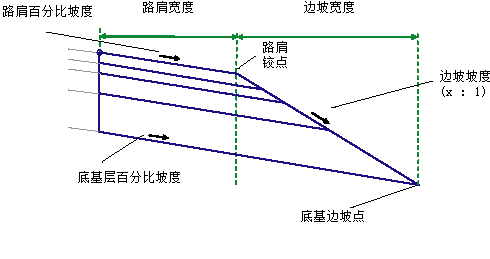

将从附着点向外插入给定“路肩宽度”和“默认路肩坡度”的路肩完工坡面。底基连接将从起始于完工坡面下方“底基深度”的附着点插入。

插入路肩边坡连接时可以使用固定的坡度（“保留边坡坡度”为 True），也可以使用固定的宽度（“保留边坡坡度”为 False）。如果使用固定的坡度，那么将从路肩的外侧边缘延伸边坡连接，直至该连接与底基层连接相交。否则，底基层会延伸到路肩外侧边缘以外的“边坡宽度”，并且边坡连接将连接到底基的终点。

将平行于完工坡面在给定深度处插入铺装 1 曲面、铺装 2 曲面和基准曲面。

布局模式操作

在布局模式中，此部件将显示包括用于正常拱形路面情形的路肩的连接，并使用默认路肩和底基横向坡度。

点、连接和造型代码

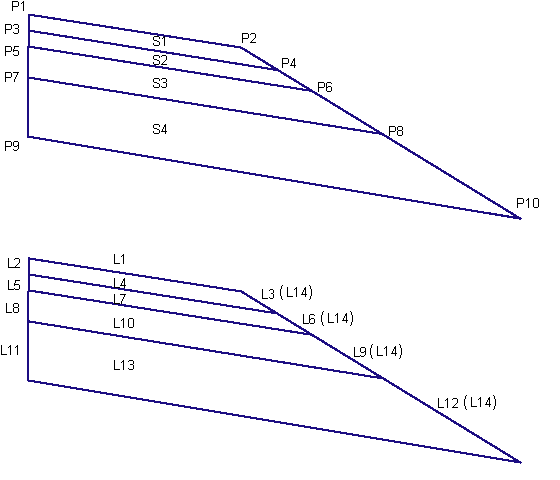

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

类型	代码	描述
P2	EPS	完工坡面上的铺装路肩边缘
P4	EPS_Pave1	铺装 1 曲面上的铺装路肩边缘
P6	EPS_Pave2	铺装 2 曲面上的铺装路肩边缘
P8	EPS_Base	基准曲面上的铺装路肩边缘
P10	Daylight_Sub	底基层边坡点
L1	Top, Pave	铺装的完工坡面
L3	Pave	铺装的完工坡面
L4	Pave1	铺装层 2 的顶部
L6	Pave1	铺装层 2 的顶部
L7	Pave2	铺装层 3 的顶部
L9	Pave2	铺装层 3 的顶部
L10	Base	基层路线的顶部
L12	Base	基层路线的顶部
L13	SubBase, Datum	底基底部、基准
L14	Slope_Link	顶面形成。L14 是连接 P2-P10、P2-P8、P2-P6 或 P2-P4 的连接，具体取决于哪一个是最低连接
S1	Pave1
S2	Pave2
S3	Base
S4	SubBase
