此部件通过从行车道边缘向内延伸过凹陷中间带，并在中心线处使用不对称挡墙来解决高程差异，从而加宽现有的已分割道路。此部件包含将挡墙顶部高程连接到预定义的纵断面的选项。
附着
附着点位于挡墙底部的中心处。
输入参数
注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
|
参数 |
描述 |
类型 |
默认值 |
|---|---|---|---|
|
叠加深度 |
中间带叠加层的厚度。 |
正数 |
0.100 米 0.3 英尺 |
|
左侧插入点偏移 |
中间带延伸层在左侧开始点的偏移。 |
数字 |
0.0 |
|
左侧内部采样点偏移 |
左侧内部采样点的偏移。左侧坡度将基于采样点之间的现有曲面来计算。 |
数字 |
0.0 |
|
左侧外部采样点偏移 |
左侧外部采样点的偏移。左侧坡度将基于采样点之间的现有曲面来计算。 |
数字 |
0.0 |
|
右侧插入点偏移 |
中间带延伸层在右侧开始点的偏移。 |
数字 |
0.0 |
|
右侧内部采样点偏移 |
右侧内部采样点的偏移。右侧坡度将基于采样点之间的现有曲面来计算。 |
数字 |
0.0 |
|
右侧外部采样点偏移 |
右侧外部采样点的偏移。右侧坡度将基于采样点之间的现有曲面来计算。 |
数字 |
0.0 |
|

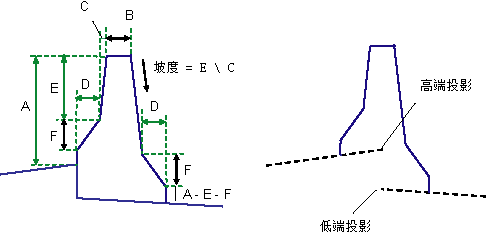

标注 A（毫米或英寸） |
从中间带高侧底部到挡墙顶部的挡墙高度。 |
正数 |
810 毫米 32 英寸 |
|
标注 B（毫米或英寸） |
如图所示。 |
正数 |
232 毫米 9 英寸 |
|
标注 C（毫米或英寸） |
如图所示。 |
正数 |
59 毫米 2 英寸 |
|
标注 D（毫米或英寸） |
如图所示。 |
正数 |
125 毫米 5 英寸 |
|
标注 E（毫米或英寸） |
如图所示。 |
正数 |
557 毫米 22 英寸 |
|
标注 F（毫米或英寸） |
如图所示。 |
正数 |
178 毫米 7 英寸 |
目标参数
本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。
|
参数 |
描述 |
状态 |
|---|---|---|
|
现有曲面 |
定义现有道路的曲面的名称。以下对象类型可用作用于指定此曲面的目标：曲面。 |
必需 |
|
挡墙顶部 |
可用于将挡墙顶部连接到纵断面的高程。标注 E 可能会有所变化，以达到计算出的挡墙高度。以下对象类型可用作用于指定此高程的目标：纵断面、三维多段线、要素线或测量地物。 |
可选 |
|
左侧插入点偏移 |
可用于计算左侧插入点自路线的偏移。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。 |
可选 |
|
左侧内部采样点偏移 |
可用于计算左侧内部采样点自路线的偏移。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。 |
可选 |
|
左侧外部采样点偏移 |
可用于计算左侧外部采样点自路线的偏移。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。 |
可选 |
|
右侧插入点偏移 |
可用于计算右侧插入点自路线的偏移。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。 |
可选 |
|
右侧内部采样点偏移 |
可用于计算右侧内部采样点自路线的偏移。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。 |
可选 |
|
右侧外部采样点偏移 |
可用于计算右侧外部采样点自路线的偏移。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。 |
可选 |
输出参数
无。
行为

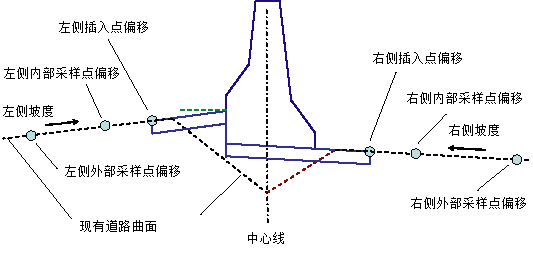

将在每一侧上的采样点之间计算左侧坡度和右侧坡度。从剪切点开始将直线沿这些坡度向内延伸到中心线。中心线处的高程最高的一侧确定了挡墙最小高度的控制侧。
高侧上的挡墙底部偏移是通过给定的标注来计算的。高侧上的叠加层将从剪切点延伸到此偏移。
低侧上叠加层将从剪切点延伸到高侧上的挡墙底部偏移。
挡墙是从高侧上的基点开始构造的，结束于低侧上的叠加层顶部，如图所示。
如果将挡墙顶部纵断面作为目标参数给定，那么挡墙的高度将由该纵断面控制。标注 E 可能会有所变化，以达到此高度。
布局模式操作

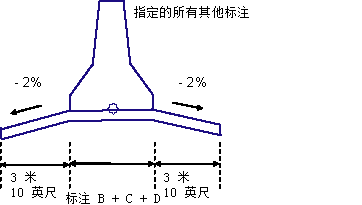

在布局模式中，将使用以下所示的固定标注来绘制对称的中间带和挡墙。这与在布局模式中为“叠加对称中间带”部件绘制的地物一样。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
|
点、连接或造型 |
代码 |
描述 |
|---|---|---|
|
P1、P5 |
ETW |
叠加顶部的中间带扩展起点 |
|
P3、P7 |
ETW_Overlay |
叠加顶部的中间带扩展起点 |
|
所有挡墙点 |
Barrier |
|
|
L1、L5 |
Top |
无遮盖叠加层顶部 |
|
L2 - L4 |
Overlay |
|
|
L7 - L9 |
Overlay |
|
|
所有挡墙连接 |
Barrier |
|
|
S1、S2 |
Overlay |
|
|
S3 |
Barrier |

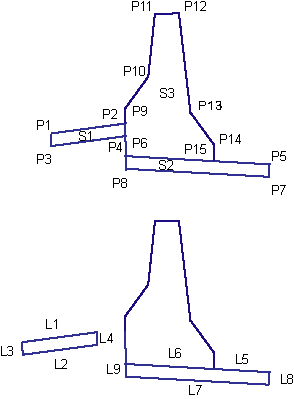

编码图
如果中间带高侧位于右侧而不是左侧，将此图像镜像即可。
