城市道路的凹陷路缘和边沟 1

附着

附着点位于边沟或路缘后部的排水沟边坡顶点。

注意：底基层标注以米或英尺为单位。路缘和边沟标注必须以毫米或英寸为单位给定。

参数	描述	类型	默认值
侧	指定在附着点的右侧还是左侧插入部件。	左/右	右
插入点	指定路缘和边沟插入点位于边沟边缘还是路缘的后部	布尔	边沟边缘
边沟坡度方法	指定边沟坡度输入的方式	选择列表	外侧车道坡度
边沟坡度	指定固定的边沟坡度	数字	- 2%
边沟坡度方向	指定边沟坡度是远离路拱，还是朝向路拱	选择列表	远离路拱
底基层深度	底基层在排水沟边坡顶点处的深度。如果没有底基层，请使用零。	正数	0.450 米 1.5 英尺
底基层延伸	底基层超出路缘后部的距离。使用零将在路缘后部处终止底基层	正数	0.3 米 1 英尺
底基坡度方法	选择是使用底基层的外侧车道超高坡度，还是设置一个数字百分比坡度值	选择列表	外侧车道坡度
底基层百分比坡度	底基层的百分比坡度。如果“使用超高”设置为 True，则不使用此参数。	数字	-2 (%)
标注 A	边沟在排水沟边坡顶点处的深度	非零的正数	175 毫米 7 英寸
标注 B	从边沟排水沟边坡顶点到边沟流线的宽度	非零的正数	375 毫米 15 英寸
标注 C	从边沟排水沟边坡顶点到边沟流线的深度	非零的正数	25 毫米 1 英寸
标注 D	从边沟流线到路缘顶部的高度	非零的正数	75 毫米 3 英寸
标注 E	从边沟流线到路缘顶部的宽度	非零的正数	250 毫米 9 英寸
标注 F	路缘后部的高度	非零的正数	250 毫米 9 英寸

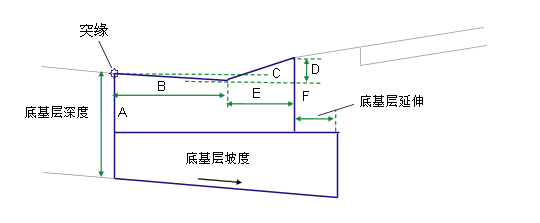

将基于输入参数“标注 A”到“标注 F”的标注插入路缘和边沟连接。所有标注都必须为非零的正值。如果给定非零的“底基层深度”，那么底基层将被插入到路缘后部，并延伸至“底基层延伸”宽度。底基层接近于路缘后部的底部，如图所示。

此部件用于生成简单路缘和边沟的造型，附着点位于 (a) 边沟（或边缘）的内侧边缘，或 (b) 路缘的后部。路缘面被指定一个较小的固定宽度，使路缘面为非垂直面。

本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。

目标参数：无。

参数	描述	类型
超高旋转轴	指示子部件是否支持旋转轴计算。要查看参数的描述，在“特性”窗口中，将光标悬停在参数上。有关详细信息，请参见纵断面坡面线在超高过程中的调整。	静态（描述）

参数

描述

类型

超高旋转轴

指示子部件是否支持旋转轴计算。要查看参数的描述，在“特性”窗口中，将光标悬停在参数上。

静态（描述）

如果“边沟坡度方向”设置为“远离路拱”，则边沟坡度相对于超高坡度。如果“边沟坡度方向”设置为“朝向路拱”，则边沟坡度被反转。

在布局模式中，此部件将基于给定的输入参数来显示路缘和边沟组件。如果将“使用超高”参数设置为 True，将按 -2% 的坡度插入底基层。

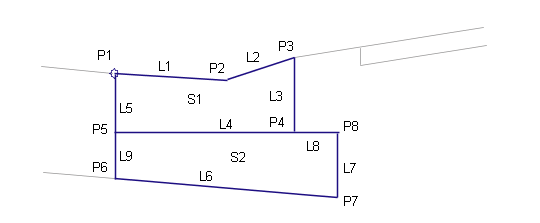

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
