护墙连接到沟渠

此部件可以插入具有铺装路肩并具有要连接到现有沟渠的特殊连接坡度的护墙结构。

此部件可以将可选挡墙放置到陡壁顶部，并将可选楔子放置到基脚下方。

附着

附着点位于路肩内侧。

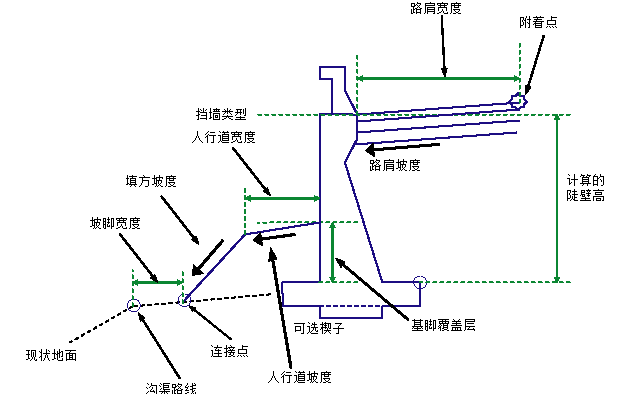

注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
侧	指定在附着点的右侧还是左侧插入部件。	左/右	右
路肩宽度	相对于附着点的路肩宽度	正数	4.0 英尺 1.33 米
铺装 1 深度	铺装 1 的深度，输入零表示无铺装 1	正数	0.083 英尺 0.025 米
铺装 2 深度	铺装 2 的深度，输入零表示无铺装 2	正数	0.083 英尺 0.025 米
基层深度	基层深度	正数	0.333 英尺 0.1 米
底基层深度	底基层的深度。	正数	0.3 米 1.0 英尺
陡壁宽度	指定陡壁的宽度。	数字	0.958 英尺 0.292 米
基脚覆土厚度	从基脚顶部到填方中陡壁背面的完工坡面线或到挖方中钩线的覆土厚度。	数字	1.667 英尺 0.50 米
键	指定在基脚下方添加可选楔子	布尔	是
使用挡墙	指定在陡壁顶部使用挡墙	字符串，(a) 是，(b) 否	是
使用超高坡度	指定使用超高坡度	选择列表	否
坡度方向	指定路肩坡度是远离路拱，还是朝向路拱	选择列表	远离路拱
默认路肩坡度	造型曲面的默认横向坡度。如果未使用超高坡度或未为基准路线指定超高坡度，则将使用此值。	正数	- 2.0%
人行道宽度	连接坡度上人行道连接的宽度	正数	3.300 英尺 1.0 米
人行道坡度	人行道连接的坡度（坡率/坡度类型）	数字	25 %
填方坡度	从人行道到连接点的填方连接的坡度（坡度类型）	数字	2.00 : 1
坡脚宽度	从沟渠点到连接点的宽度（到沟渠的现有内侧边缘）	正数	1.670 英尺 0.5 米

陡壁高度由从基脚顶部到垂直面上地面高程的附着点之间的距离来确定，无论哪个点处于较高的位置。陡壁倾斜边坡、基脚宽度、陡壁垂直面的偏移、可选楔子标注及键中心点的位置都是陡壁高度的函数。

本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。

参数	描述	状态
路肩边缘	可用于通过连接到纵断面来替代路肩坡度。以下对象类型可用作用于指定此高程的目标：纵断面、三维多段线、要素线或测量地物。	可选
沟渠偏移	用于定位“连接点”的沟渠纵断面的内侧边缘。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。	必需
连接曲面	要相对于指定沟渠和坡脚宽度进行连接的原地面曲面。以下对象类型可用作用于指定此曲面的目标：曲面。	必需

无。

此部件可以在左侧或右侧插入。假定附着点位于设计行车道边缘处，此部件将在该处依指定绘制铺装路肩。

基脚顶部高程由从连接点到人行道的内侧边缘向内处理来确定，然后从外部基脚角点偏移处的连接中减去基脚覆土厚度。陡壁的高度 (H) 将在路肩的外侧边缘和基脚的顶部之间计算。如果将“键”选项设置为“否”，那么基脚的底部将为单个水平连接。如果使用了“键”选项，则将插入定义可选楔子的连接。

注意：在铺装层和陡壁的内部面之间保留了一个很小的间距（0.001 米）。这便于使用土方计算功能的材质分析，如以下详细信息所示。

在布局模式中，部件将按照输入参数值指定的方式来绘制护墙造型（假定该部件处于填方条件）。

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
