此部件用于将表土的剥离指定到指定的深度。
附着
附着点位于剥离连接的内侧。
输入参数
注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
| 参数 | 描述 | 类型 | 默认值 |
|---|---|---|---|
| 侧 |
指定在附着点的右侧还是左侧插入部件。 |
左/右/右 | 右 |
| 剥离深度 | 指定要移除的表土深度。 | 数字 |
0.05 米 0.167 英尺 |
| 剥离宽度 | 指定表土剥离区域的宽度。 | 数字 |
5 米 16.67 英尺 |
| 前坡 | 从原始边坡点到后坡起点的剥离范围的默认前坡。 | 数字 | -2 (:1) |
| 后坡 | 从剥离底部回到现状地面的坡面的后坡 | 正数 | 2 (:1) |
目标参数
本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。
| 参数 | 描述 | 状态 |
|---|---|---|
| 剥离宽度 | 可用于替代固定剥离宽度，并连接到偏移路线。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。 | 可选 |
| 现有曲面 | 从剥离底部回到坡面的现有曲面的名称。以下对象类型可用作用于指定此曲面的目标：曲面。 | 必需 |
输出参数
无。

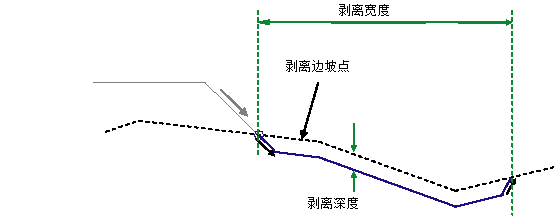

行为
此部件可以插入定义指定曲面下方剥离层底部的平行连接。剥离从指定曲面正下方的插入点开始。前坡连接从插入点被放置到输入参数中所指定的一侧。该连接一直到绘制其最低点和现状地面之间的高程差等于“剥离深度”。
同样，后坡连接从插入点开始，根据“剥离宽度”指定的偏移从表土曲面进行绘制。该连接的深度（即连接底部相对于表土曲面的高程差）将再次等于剥离深度。
现在，将引入与指定表土曲面平行的一系列连接，用于连接以上两个新连接，从而定义剥离层。
要在插入点和/或在剥离的另一端处插入垂直连接，请将前坡和/或后坡值指定为零。
布局模式操作
在布局模式中，将使用输入参数添加前坡连接和后坡连接。连接这两个连接的底部时，将添加一条水平线以表示剥离层。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
| 点/连接 | 代码 | 描述 |
|---|---|---|
| P2 | Daylight_Strip | 剥离后坡连接的边坡点 |
| 全部连接 | Stripping | 剥离连接 |

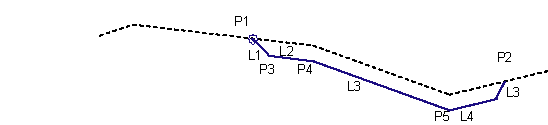

编码图
