此部件用于在两点之间插入相交连接。
此部件通常用于为两条相邻或合并路面边缘之间的“V”形沟渠指定相交坡度。也可以指定平底沟渠。
附着
附着点位于左侧或右侧相交坡度的外侧边缘，且上一次定义的标记点必须位于相对的外侧边缘上。点的左右关系无关紧要。当提示您输入标记点时，请选择附着点。请确保命名标记点并在此部件中设置标记点的名称。
输入参数
注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
|
参数 |
描述 |
类型 |
默认值 |
|---|---|---|---|
|
标记点名称 |
上一次定义的标记点的名称 |
字符串 |
无 |
|
坡度 1 |
从附着点向内延伸的连接的坡度 (x:1)。负坡度值表示向下。 |
数字 |
-4 (:1) |
|
坡度 2 |
从标记点向内延伸的连接的坡度 (x:1) |
数字 |
-4 (:1) |
|
沟渠宽度 |
中间带沟渠的底部宽度（零表示“V”形沟渠） |
正数 |
0.6 米 2 英尺 |
目标参数
本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。
目标参数：无。
输出参数
无。
行为

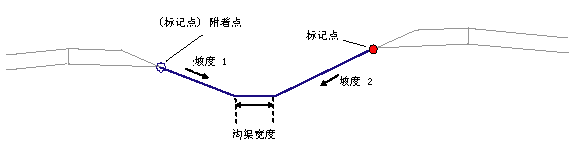

附着点和标记点的位置是确定的。标记点既可以位于附着点的右侧，也可以位于其左侧。将连接从附着点沿坡度 1 向内延伸，从标记点沿坡度 2 处向内延伸，直到它们相交。如果给定非零的沟渠宽度，那么与相交边坡匹配的是水平沟渠底部连接。
布局模式操作
在布局模式中，此部件将基于给定的输入参数以及附着点和标记点的相对位置，计算并显示相交连接和可选的沟渠底部。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
|
点、连接或造型 |
代码 |
描述 |
|---|---|---|
|
P2 |
Ditch_In Ditch |
沟渠宽度非零时，为距附着点最近的沟渠边缘。 如果沟渠宽度为零，则使用 Ditch。 |
|
P3 |
RMedDitch |
沟渠宽度非零时，为距标记点最近的沟渠边缘。 |
|
L1 – L3 |
Top Datum |
未铺装的路肩和中间带连接上的完工坡面 |

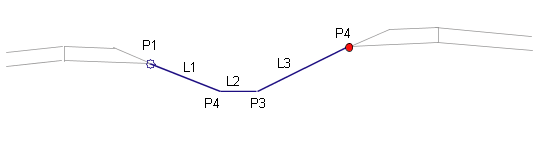

编码图
