该部件用于在中心线处插入中间带，该中间带在中心线两侧具有不对称挡墙，底部倾斜且具有可选楔子。
铺装层结构遵循 AutoCAD Civil 3D“帮助”中的“铺装横断面的铺装层结构”中介绍的标准。
附着
附着点位于中间带的中间。中间带将按照输入参数的指定，被放置在具有相应组件的一侧。

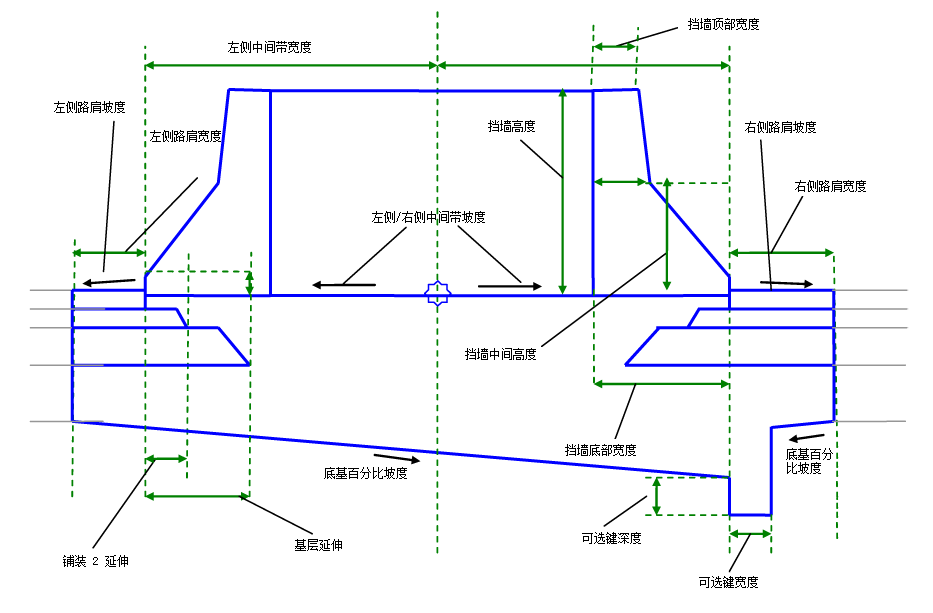

输入参数
注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
| 参数 | 描述 | 类型 | 默认值 |
|---|---|---|---|
| 左侧中间带宽度 | 附着点左侧的中间带的宽度，包括挡墙区域 | 正数 |
2.0 米 6.0 英尺 |
| 右侧中间带宽度 | 附着点右侧的中间带的宽度，包括挡墙区域 | 正数 |
2.0 米 6.0 英尺 |
| 中心处的拱顶点 | 指定要编码为拱顶的附着点 | 是/否 | 否 |
| 左侧中间带横向坡度 | 附着点左侧的中间带的横向坡度 | 数字 | 0% |
| 右侧中间带坡度 | 附着点右侧的中间带的横向坡度 | 数字 | 0% |
| 挡墙选项 | 指定将挡墙放置到左侧和/或右侧 | 字符串：(a) 无，(b) 两侧，(c) 右侧 (d) 左侧 | 两侧 |
| 挡墙顶部宽度 | 挡墙顶部的宽度 | 正数 |
0.15 米 0.5 英尺 |
| 挡墙中间宽度 | 挡墙中间的宽度 | 正数 |
0.225 米 0.75 英尺 |
| 路缘高度 | 挡墙底部路缘的高度 | 正数 |
0.075 米 0.25 英尺 |
| 挡墙底部宽度 | 挡墙底部的宽度 | 正数 |
0.6 米 2.0 英尺 |
| 挡墙高度 | 挡墙顶部的高度 | 正数 |
0.9 米 3.0 英尺 |
| 挡墙中间高度 | 挡墙中间的高度 | 正数 |
0.45 米 1.5 英尺 |
| 路肩高度偏移 | 中间带边缘点高程相对于已铺装路肩的边缘之间的差值 | 数字 |
0.015 米 0.05 英尺 |
| 左侧路肩宽度 | 从铺装层内侧边缘到中间带起点的左侧路肩的宽度。如果左侧不需要路肩，则可以输入零值。 | 正数 |
1.2 米 4.0 英尺 |
| 左侧路肩默认坡度 | 路肩曲面的默认横向坡度。如果未使用超高坡度或未为基准路线指定超高坡度，则将使用此值。 | 正数 | -2% |
| 左侧路肩 - 使用超高坡度 | 指定使用基准路线上定义的超高方式的坡度 |
选择列表：
|
是 |
| 右侧路肩宽度 | 从铺装层内侧边缘到中间带起点的右侧路肩的宽度。如果右侧不需要路肩，则可以输入零值。 | 正数 |
1.2 米 4.0 英尺 |
| 右侧路肩默认坡度 | 右侧路肩曲面的默认横向坡度。如果未使用超高坡度或未为基准路线指定超高坡度，则将使用此值。 | 正数 | -2% |
| 右侧路肩 - 使用超高坡度 | 指定使用在基准路线上定义的超高定义中的坡度。 |
选择列表：
|
是 |
| 路肩坡度方向 | 指定路肩坡度是远离路拱，还是朝向路拱 |
选择列表：
|
远离路拱 |
| 底基层坡度 | 底基从每一端点到中间的横向坡度。如果选定了可选排水楔，则为到该点的横向坡度。 | 数字 | -4% |
| 排水楔 | 指定在其中一个挡墙的下方添加排水楔。 | 字符串：(a) 无，(b) 在左侧挡墙下方，(c) 在右侧挡墙下方 | 在右侧挡墙下方 |
| 键宽度 | 可选楔子底部的宽度 | 正数 |
0.3 米 1.0 英尺 |
| 键深度 | 较短侧的可选楔子的深度 | 正数 |
0.3 米 1.0 英尺 |

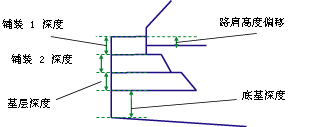

| 左侧铺装 1 深度 | 左侧路肩的完工坡面和铺装 1 之间的深度 | 正数 |
0.025 米 0.083 英尺 |
| 左侧铺装 2 深度 | 左侧路肩的第二层铺装层材质的深度 | 正数 |
0.025 米 0.083 英尺 |
| 左侧基层深度 | 左侧路肩的基层路线（铺装 2 和基层之间）的深度 | 正数 |
0.100 米 0.333 英尺 |
| 左侧底基深度 | 铺装层左侧内侧边缘（左侧路肩的起点）处的底基层深度。如果将路肩宽度设置为 0，则此为中间带左侧端点处底基的深度。 | 数字 |
0.300 米 1.0 英尺 |
| 左侧铺装 2 延伸 | 铺装 2 层超出在左侧的已铺装路肩的边缘并延伸到中间带中的宽度。即使左侧路肩宽度设置为 0，仍提供该宽度。 | 正数 |
0.1 米 0.33 英尺 |
| 左侧基层延伸 | 基层超出在左侧的已铺装路肩的边缘并延伸到中间带中的宽度。即使左侧路肩宽度设置为 0，仍提供该宽度。 | 正数 |
0.25 米 0.83 英尺 |
| 右侧铺装 1 深度 | 右侧路肩的完工坡面和铺装 1 之间的深度 | 正数 |
0.025 米 0.083 英尺 |
| 右侧铺装 2 深度 | 右侧路肩的第二层铺装层材质的深度 | 正数 |
0.025 米 0.083 英尺 |
| 右侧基层深度 | 右侧路肩的基层路线（铺装 2 和基层之间）的深度 | 正数 |
0.100 米 0.333 英尺 |
| 右侧底基深度 | 铺装层右侧内侧边缘（右侧路肩的起点）处的底基层深度。如果将路肩宽度设置为 0，则此为中间带右侧端点处底基的深度。 | 数字 |
0.300 米 1.0 英尺 |
| 右侧铺装 2 延伸 | 铺装 2 层超出在右侧的已铺装路肩的边缘并延伸到中间带中的宽度。即使右侧路肩宽度设置为 0，仍提供该宽度 | 正数 |
0.1 米 0.33 英尺 |
| 右侧基层延伸 | 基层超出在右侧的已铺装路肩的边缘并延伸到中间带中的宽度。即使右侧路肩宽度设置为 0，仍提供该宽度。 | 正数 |
0.25 米 0.83 英尺 |
目标参数
本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。
|
参数 |
描述 |
状态 |
|---|---|---|
|
左侧已铺装路肩宽度 |
可用于替代左侧的固定“路肩宽度”值，并将路肩内侧边缘连接到偏移路线。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。 |
可选 |
|
右侧已铺装路肩宽度 |
可用于替代右侧的固定“路肩宽度”值，并将路肩内侧边缘连接到偏移路线。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。 |
可选 |
输出参数
|
参数 |
描述 |
类型 |
|---|---|---|
|
超高旋转轴 |
指示子部件是否支持旋转轴计算。要查看参数的描述，在“特性”窗口中，将光标悬停在参数上。 有关详细信息，请参见纵断面坡面线在超高过程中的调整。 |
静态（描述） |
|
挡墙高度 |
挡墙顶部的高度。 |
正数 |
|
左侧路肩坡度 |
左侧已铺装路肩的坡度。 |
正数 |
|
右侧路肩坡度 |
右侧已铺装路肩的坡度。 |
正数 |
|
中间带最大深度 |
中间带在最深处的深度，靠近可选楔子位置。 |
数字 |
行为
该部件将从中间带连接处开始，使用左侧/右侧中间带宽度以及其他参数插入到附着点的两侧。已铺装路肩的边缘将使用“路肩高度偏移”参数值进行定位（在左右两侧）。将根据给定“路肩宽度”和“路肩坡度”从附着点向外插入路肩完工坡面。底基连接将从起始于“底基深度”的已铺装路肩上最外侧的点插入，在左侧和右侧分别插入，并且位于完工坡面下方。
将平行于完工坡面在给定深度处插入铺装 1 曲面、铺装 2 曲面和基层曲面。如果层延伸值非零，那么每一层将在路肩铰点之外延伸给定的距离。每一层都应等于或大于它上面一层的宽度。
最后，使用挡墙底部宽度、高度、中间宽度、中间高度以及路缘高度参数从中间带的端点添加挡墙连接。
超高旋转轴支持
此部件仅适用于“轴方法”为“中间带边缘”且“中间带处理”为“保持中间带造型”的道路类型。如果将此部件与其他任何轴方法或变形的中间带处理结合使用，生成的结果相当于“中间带边缘”加上“保持中间带形状”的结果。
布局模式操作
在布局模式中，此部件将显示使用各个输入参数的默认值的所有连接。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
| 类型 | 代码 | 描述 |
|---|---|---|
| P1 | 路拱 | 插入点，通常位于中心线处 |
| P2、P3 | EPS | 位于顶部连接上的已铺装路肩边缘 |
| P4, P5 | Median | 中间带边缘 |
| P6、P7 | EPS_Pave1 | 铺装 1 曲面上的铺装路肩边缘 |
| P10、P11 | EPS_Pave2 | 铺装 2 曲面上的铺装路肩边缘 |
| P14、P15 | EPS_Base | 基准曲面上的铺装路肩边缘 |
| L1、L2、L17、L18 | Top | 中间带部分（包括挡墙）上的顶部连接 |
| L3-L7；L19-L23 | Barrier | 挡墙连接 |
| L8、L24 | Top, Pave | |
| L9、L25 | Pave1 | 第一个铺装层的底部 |
| L10、L26 | Pave2 | 第二个铺装层的底部 |
| L11、L27 | Base | 基层路线的底部 |
| L12、L14、L16 | SubBase | 底基层路线的底部 |
| S1 | Pave1 | |
| S2 | Pave2 | |
| S3 | Base | |
| S4 | SubBase | |
| S5 | Barrier |

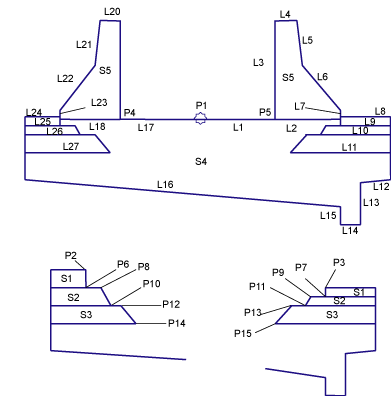

编码图
