单线轨道

此部件可插入单线铁路的轨道、枕木、粗碴和细碴。

在挖方和填方情况下，此部件的左侧和右侧应当连接边坡部件，以接近原地面。

注：

此部件可直观查看，并用于演示道路建模在轨道应用中的用法。而不是用于实际的工程生产工作。

附着

附着点位于枕木中心线上方与轨道高度相等的距离处。

注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

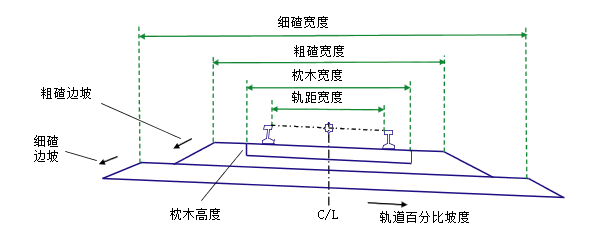

参数	描述	类型	默认值
轨道百分比坡度	路基的百分比坡度	数字	0 (%)

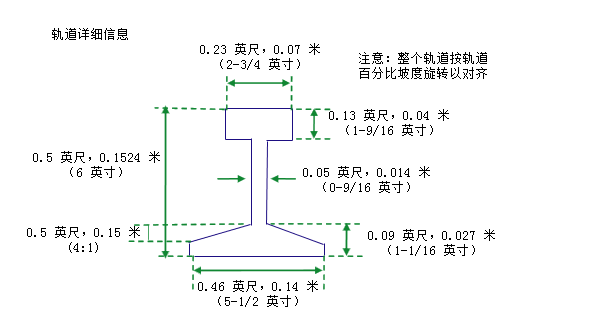

轨距宽度	从内部轨道到内部轨道的轨道轨距宽度。轨道将围绕中心线对称放置。	正数	1.435 米 4.7083 英尺（4 英尺 8-1/2 英寸）
枕木宽度	枕木的宽度（围绕中心线对称放置）	正数	2.4 米 8.0 英尺
枕木高度	枕木的高度	正数	0.200 米 0.67 英尺
粗碴宽度	粗碴层顶部宽度（围绕中心线对称放置）	正数	3.6 米 12.0 英尺
粗碴深度	从完工坡面到粗碴层的厚度	正数	0.3 米 1.0 英尺
粗碴边坡	粗碴层的边坡坡度 (x:1)	正数	2 (:1)
细碴宽度	细碴层顶部宽度（围绕中心线对称放置）	正数	6.6 米 22.0 英尺
细碴深度	细碴层的厚度	正数	0.3 米 1.0 英尺
细碴边坡	细碴层的边坡坡度	正数	2 (:1)

本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。

目标参数：无。

无。

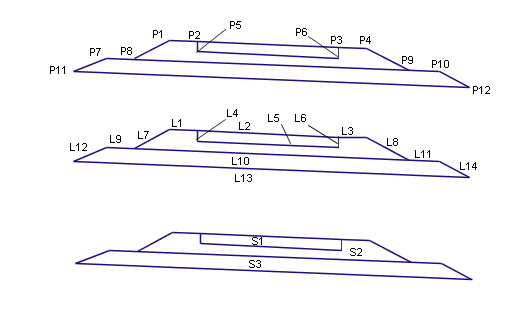

将基于提供的输入参数值，计算并放置轨道、枕木、粗碴和细碴连接。如果“轨道百分比坡度”非零，那么将在低侧上的轨道中心处保持道路纵断面高程。完工坡面、枕木、粗碴和细碴连接将保持“轨道百分比坡度”。

在布局模式中，此部件将显示包括完工坡面、粗碴、细碴和边坡的连接。
