曲面上的连接偏移

此部件是一个通用工具，用于将连接从附着点延伸到目标曲面上的指定偏移处。

生成道路模型以计算偏移时，可以使用路线。

附着

附着点位于连接的起点。

输入参数

注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
从基准线偏移	将连接连接到目标曲面的 +/- 偏移。为此参数指定正值可在道路或控制基准线的右侧插入此部件。指定负值会在左侧插入此部件。有关详细信息，请参见《AutoCAD Civil 3D 用户手册》“帮助”- “道路”一章中的“在道路的右侧和左侧插入部件”。	数字	0.0
点代码	要指定给连接外侧边缘的曲面代码列表	以逗号分隔的字符串	P2
连接代码	要指定给连接的代码列表	以逗号分隔的字符串	Top, Datum
忽略连接	该参数可以添加或删除曲面连接。	是\否	否

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。

参数	描述	状态
偏移	可用于替代固定的“偏移”，并将连接终点连接到偏移路线。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。	可选
目标曲面	连接尝试连接到的曲面的名称。以下对象类型可用作用于指定此曲面的目标：曲面。	必需

输出参数

参数	描述	类型
起始偏移	连接起点的正/负偏移	数字
起始高程	连接起点的高程	数字
终点偏移	连接终点的正/负偏移	数字
终止高程	连接终点的高程	数字

行为

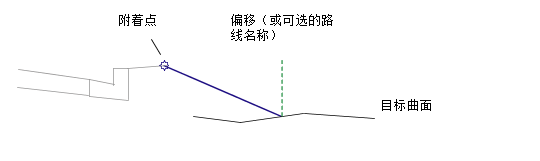

将连接延伸到目标曲面上指定偏移处的点上。

布局模式操作

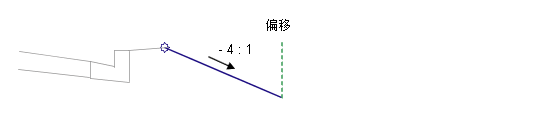

在布局模式中，此部件显示以 -4:1 的坡度绘制到指定偏移的连接。连接的终止箭头指向外部。

点、连接和造型代码

无。

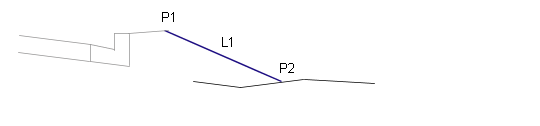

编码图
