此部件可以插入具有灵活参数和代码的梯形造型。
此造型可以用作使用坡度超高参数的车道或路肩。可以基于可选路线和纵断面来计算宽度和外侧边缘高程。如果堆叠了多个造型,则可以将底部坡度用作后续造型的顶部坡度。如果将造型对接在一起,则可以将外侧深度用作下一个部件的内侧深度。由于未定义点、连接和造型代码,因此造型可以用于表示各种方案中的不同材质。
附着点位于造型的内侧边缘。
注意:除非另有说明,否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度,否则所有坡度均为“水平宽度比垂直高度”格式(例如,4:1)。
参数 |
描述 |
类型 |
默认值 |
---|---|---|---|
底部坡度 | 0.042 | ||
外侧深度 | 0.500 | ||
顶部坡度 | -0.020 | ||
侧 |
指定在附着点的右侧还是左侧插入部件。 |
左/右 |
右 |
宽度 |
从附着点到路肩外部点的宽度 |
数字 |
2.4 米 8.0 英尺 |
默认横向坡度 | 造型曲面的默认横向坡度。如果未使用超高坡度或未为基准线路线指定超高坡度,则将使用此值。 |
数字 |
-2.0% |
使用超高坡度 |
指定使用超高坡度 |
选择列表 | 否 |
坡度方向 |
指定造型坡度是远离路拱,还是朝向路拱 |
选择列表 | 远离路拱 |
内部深度 |
附着点处的深度 |
正数 |
0.25 米 1.0 英尺 |
外侧深度 |
相对于附着点的深度 |
正数 |
0.125 米 0.5 英尺 |
内侧顶部代码 |
用户定义的点代码 |
||
外侧顶部代码 |
用户定义的点代码 |
||
内侧底部代码 |
用户定义的点代码 |
||
外侧底部代码 |
用户定义的点代码 |
||
顶部连接代码 |
用户定义的连接代码 |
||
底部连接代码 |
用户定义的连接代码 |
||
造型代码 |
用户定义的造型代码 |
本部分列出了此部件中可以被映射到一个或多个目标对象(例如图形中的曲面、路线或纵断面对象)的参数。有关详细信息,请参见 AutoCAD Civil 3D 用户手册帮助中的。
参数 |
指定的类型 |
状态 |
---|---|---|
宽度 |
可用于替代固定的“宽度”,并将造型边缘连接到偏移对齐。以下对象类型可用作用于指定此偏移的目标:路线、多段线、要素线或测量地物。 |
可选 |
外部高程 |
可用于替代正常造型坡度,并将顶部外部造型边缘连接到纵断面的高程。以下对象类型可用作用于指定此高程的目标:纵断面、三维多段线、要素线或测量地物。 |
可选 |
参数 |
描述 |
类型 |
---|---|---|
顶部坡度 |
顶部连接的坡度 |
数字 |
底部坡度 |
底部连接的坡度 |
数字 |
宽度 |
造型的宽度 |
数字 |
外侧深度 |
造型的外侧深度 |
数字 |

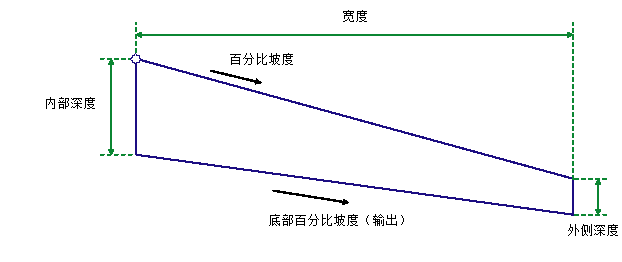

将从附着点向外插入给定宽度和百分比坡度的造型的完工坡面。底部连接坡度可以基于造型的内部和外侧深度来计算。点、连接和造型代码可以在使用用户定义字符串的输入参数中设置。
在布局模式中,此部件将显示包括用于正常拱形路面情形的造型的连接,并将默认横向坡度作为顶部连接坡度值。

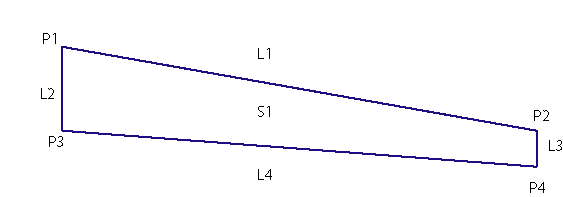

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
类型 |
代码 |
描述 |
---|---|---|
P1 |
内侧顶部代码 |
用户定义的点代码 |
P2 |
外侧顶部代码 |
用户定义的点代码 |
P3 |
内侧底部代码 |
用户定义的点代码 |
P4 |
外侧底部代码 |
用户定义的点代码 |
L1 |
顶部连接代码 |
用户定义的连接代码 |
L4 |
底部连接代码 |
用户定义的连接代码 |
S1 |
造型代码 |
用户定义的造型代码 |
