地块放坡

该部件用于从道路红线对地块进行放坡。

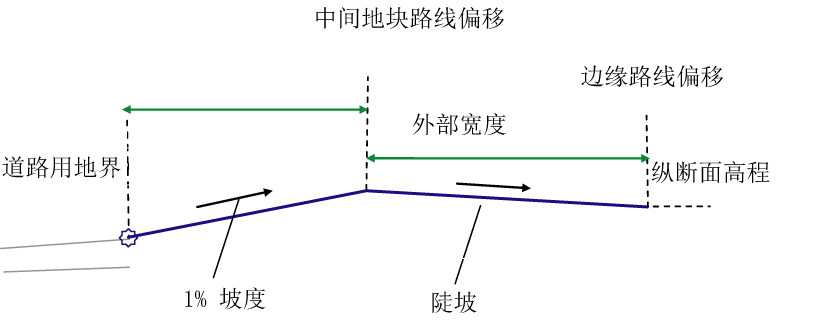

下图显示了当位于地块后部的目标纵断面高程高于附着点时，使用该部件的示例。

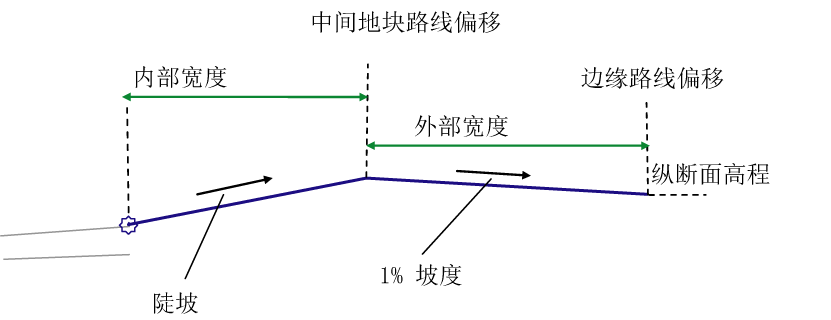

下图显示了当附着点高于位于地块后部的目标纵断面高程时，使用该部件的示例。

附着

附着点位于完工坡面上车道的内侧边缘处。

输入参数

注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
侧	指明朝哪一侧插入部件。	左侧\右侧	右
内部宽度	地块的内部宽度。	正数	3.6 米 12.0 英尺
外部宽度	地块的外部宽度。	正数	3.6 米 12.0 英尺
最小坡度	地块外部宽度的最小坡度。	正数	1 %

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。

参数	描述	状态
中间偏移	可用于通过将中间地块线连接到偏移路线来替代固定的“内部宽度”值。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。	可选
边界偏移	可用于通过将末端地块线连接到偏移路线来替代固定的“外侧宽度”值。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。	可选
边界高程	可用于通过将末端地块线连接到高程来替代固定的“高程”值。以下对象类型可用作用于指定此高程的目标：纵断面、三维多段线、要素线或测量地物。	必需

输出参数

无。

行为

地块放坡装配工具需要从道路红线处开始，它与基本过渡车道部件十分类似，可以保留坡率，并将偏移更改为默认坡度为 1% 的地块的中间。用户可以输入坡度的值。地块中间为没有纵断面的路线。因此，装配将是从道路红线到坡度为 1% 的中间地块路线的连接。然后，中间地块路线将连接到地块的后部，该处为固定的高程；例如，74.00 英尺。我们需要对地块的后半部分也保留最小坡度 1%。因此，需要一种合适的规则，如果前部坡度为 1% 的地块坡率不允许地块后半部分的最小坡度为 1%，则需将地块坡率后半部分的坡度更改为 1%，并且地块坡率前半部分的坡度需更为陡峭。

布局模式操作

在布局模式中，此部件使用输入参数值绘制车道。它将使用 1% 作为较陡峭坡度值。

点、连接和造型代码

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

点、连接或造型	代码	描述
P1	路拱	完工坡面上的路拱。
P2	Hinge	地块铰点。
L1、L2	Top	完工坡面。
