指向曲面的连接坡度

此部件是一个通用的实用程序，用于将连接沿给定的坡度处从附着点延伸到与目标曲面最近的交点处。

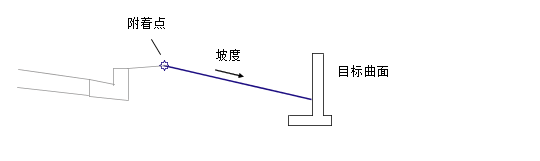

附着

附着点位于连接的起点。

输入参数

注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
侧	指定要将部件放置在哪一侧	左/右	右
使用超高坡度	指定使用超高坡度	选择列表	否
坡度方向	指定链接坡度是远离路拱，还是朝向路拱	选择列表	远离路拱
坡度	连接的百分比坡度	数字	2 (%) 或 2:1
添加连接于	指定在挖方和/或填方条件中添加连接	选择列表： a) 挖方和填方、b) 仅挖方、c) 仅填方	挖方和填方
点代码	要指定给连接外侧边缘的曲面代码列表	以逗号分隔的字符串	P2
连接代码	要指定给连接的代码列表	以逗号分隔的字符串	Top, Datum
忽略连接	该参数可以添加或删除曲面连接	是/否	否

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。

参数	描述	状态
目标曲面	连接尝试连接到的曲面的名称。以下对象类型可用作用于指定此曲面的目标：曲面。	必需

输出参数

参数	描述	类型
起始偏移	连接起点的正/负偏移	数字
起始高程	连接起点的高程	数字
终点偏移	连接终点的正/负偏移	数字
终止高程	连接终点的高程	数字

行为

从附着点沿给定的坡度向左侧或右侧延伸连接，直至该连接与目标曲面相交。

默认情况下，挖方或填方连接将从附着点添加到目标曲面。如果只需在挖方或填方条件中添加连接，请为部件的“添加连接于”特性指定合适的值。如果挖方连接和填方连接必须处于不同坡度，则需要在同一附着点根据所需的坡度添加该部件两次，一次为“仅挖方”条件添加，第二次为“仅填方”条件添加。

此部件包含名为“使用超高坡度”的可选输入参数，该参数允许指定对路肩使用超高坡度。可以将此参数设为 a) 外侧路肩坡度、b) 内侧路肩坡度、c) 外侧车道坡度、d) 内侧车道坡度或 e) 无。“无”是默认设定。

布局模式操作

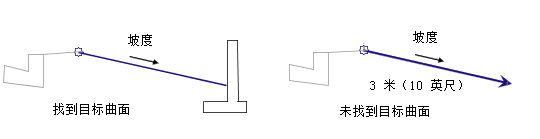

在布局模式中，如果上一个部件插入了目标曲面，那么此部件将尝试计算出连接的交点。如果找到了交点，将显示沿给定的坡度指向曲面的连接。如果未找到，将显示沿给定坡度、斜距离向外延伸 3 米（或 10 英尺）的连接，且连接将以指向外部的箭头形式终止。

点、连接和造型代码

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

点、连接或造型	代码	描述

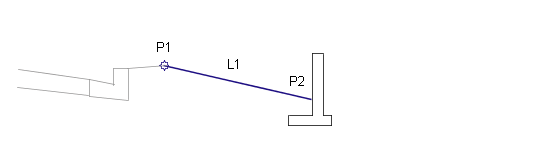

L1	Daylight_Cut	如果在挖方条件中添加连接。
L1	Daylight_Fill	如果在填方条件中添加连接。

注：

用户可以使用为该部件列出的输入参数根据需要添加点和连接的其他代码。

编码图
