连接到标记点 2

该部件是一种常规用途的实用程序，类似于“指向标记点的连接”部件，可以连接从附着点到之前命名的标记点的连接。

它适用于多种情形，包括在相邻道路之间进行连接（其中，相对偏移和高程不同），或者跨相交路面之间的楔形端区域进行连接。如果尚未命名要连接的点，请使用“标记点”部件。

注：

当标记点位于不同于连接的装配基准线上时，“连接到标记点 2”部件与“指向标记点的连接”部件之间的主要区别在于其应用。特别是如果两条基准线不平行，则不会在同一个平面中应用部件，以使指向标记点的连接的长度大于其应有的长度。

附着

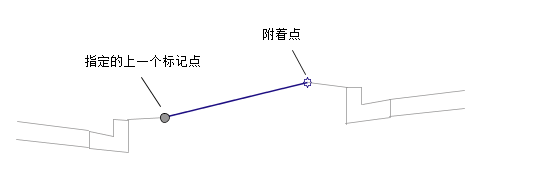

附着点位于连接的起点。连接可以按任一方向延伸。此方向由标记点相对于附着点的位置来确定。

注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
标记点名称	要连接到的标记点的名称	字符串	无
连接代码	要指定给连接的代码列表	以逗号分隔的字符串	Top, Datum
忽略连接	该参数可以添加或删除曲面连接。如果为 False，则添加连接、起点以及终点。如果为 True，则只添加终点。	True\False	否

本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。

目标参数：无。

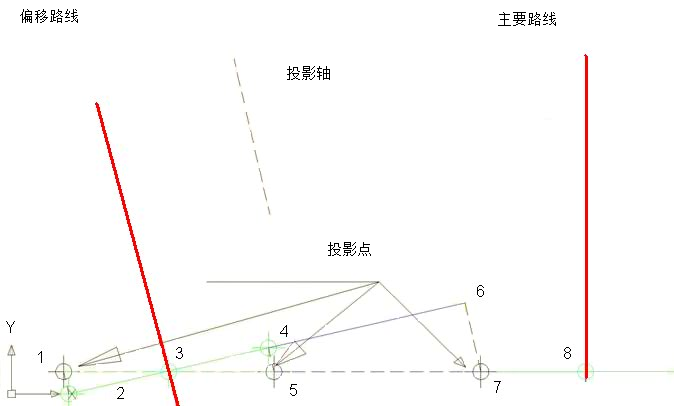

下图说明了“连接到标记点 2”部件如何工作，以及它在道路偏移基准线部分的横断面中的显示方式。

“连接到标记点 2”部件应执行以下操作之一，这两个操作的结果相同：

此部件将点 #7 投影到直线 beta，从而生成点 #6。然后计算从 #4 到 #6 的距离。这是标记点的距离。
此部件将点 #4 从直线 beta 正交投影到直线 alpha，从而生成点 #5。然后计算从 #5 到 #7 的距离，并将其乘以角度 gamma 的余弦。这也是从连接到标记点的距离。

注意，新的“连接到标记点 2”部件不应依赖于以下事实：在沿主路线的所有桩号处，点 #7 将位于固定偏移位置。

注意以下方面：

注意，使用该方法时，对于道路偏移部分中宽度被定义为 3.5 米的车道部件，在道路横断面中所显示的宽度要略大于 3.5 米。

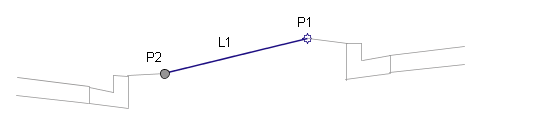

在布局模式中，此部件将显示附着点与标记点之间的连接。

无。
