城市替换路缘边沟 1

此部件用于将现有路缘和边沟替换为连接到现有人行道内侧边缘的草地带。路缘和边沟的垂直放置取决于排水沟边坡顶点处允许的转动幅度和/或叠加深度，以及草地带允许的坡度范围。

要应用此部件，排水沟边坡顶点信息（路线或偏移值）是必不可少的。

附着

附着点是人行道草地带边缘的外部/高侧点。尽管从概念上讲，此附着点用于标记草地带的高侧，但是当用户附着适当的标记点或路线和纵断面时，草地带高侧点的实际位置可能会与此不同。因此，此附着点更多地用于帮助布局计时，而不是用于控制设计点。

输入参数

注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
侧	指定在附着点的右侧还是左侧插入部件。	左/右	右
排水沟边坡顶点自中心线的偏移	定义边沟凸缘面的偏移的点。此偏移是从基准线点测量的。	数字	3.6 米 10 英尺
人行道点	此内部人行道点将被用作草地带的高侧点。（可选）	字符串	无
最大转动幅度	现有铺装层边界下方允许的最大排水沟边坡顶点深度。	正数	0.05 米 2.5 英寸
所需提升高度	从现有铺装层边界到排水沟边坡顶点的所需高程差值。正值用于表示现有铺装层上方的排水沟边坡顶点。	正数	0.08 米 3.5 英寸
最小草地坡度	从路缘后部到人行道点允许的最小坡度。		0.02
最大草地坡度	从路缘后部到人行道点允许的最大坡度。		0.06
标记内部点	标记排水沟边坡顶点（要存储在排水沟边坡顶点的标记点名称）以用于以后的改建部件。	字符串	无
	以下参数与“常规路缘和边沟”部件的参数相同。
底基层深度	底基层在排水沟边坡顶点处的深度。如果没有底基层，请使用零。	正数	0.450 米 1.5 英尺
底基层延伸	底基层超出路缘后部的距离。使用零将在路缘后部处终止底基层。	正数	0.3 米 1 英尺
底基坡度方法	选择是使用底基层的外侧车道超高坡度，还是设置一个数字百分比坡度值	选择列表	固定坡度
底基层百分比坡度	底基层的百分比坡度。如果“使用超高”设置为 True，则不使用此参数。	数字	-2 (%)
标注 A （毫米或英寸）	边沟在排水沟边坡顶点处的深度。	非零 的正数	175 毫米 6 英寸
标注 B （毫米或英寸）	从排水沟边坡顶点到边沟流线的宽度。		400 毫米 16 英寸
标注 C （毫米或英寸）	从排水沟边坡顶点到边沟流线的深度。	非零 的正数	25 毫米 1 英寸
标注 D （毫米或英寸）	从边沟流线到路缘顶部的路缘高度。	非零 的正数	150 毫米 6 英寸
标注 E （毫米或英寸）	从边沟流线到路缘后部的宽度。	非零 的正数	200 毫米 8 英寸
标注 F （毫米或英寸）	路缘顶部的宽度。	非零 的正数	150 毫米 6 英寸
标注 G （毫米或英寸）	路缘后部的高度。	非零 的正数	325 毫米 13 英寸

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。

参数	描述	状态
人行道内侧边缘	此参数将设置草地带高侧点的偏移值。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。	可选
排水沟边坡顶点	此参数将建立排水沟边坡顶点的偏移值，以开始部件。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。	可选
人行道的内侧边缘纵断面	此参数将设置草地带高侧点的偏移值。以下对象类型可用作用于指定此高程的目标：纵断面、三维多段线、要素线或测量地物。	可选
EGTopSurf	现有曲面的名称，用于确定排水沟边坡顶点处的铺装层边界高程，同时还用于确定人行道点（如果作为偏移或路线给定）的高程；但不会设置纵断面。以下对象类型可用作用于指定此曲面的目标：曲面。	必需

如果提供了标记点，则不需要目标参数，即使设置了这些参数也会被忽略。如果没有设置标记点，且使用偏移或路线来定位点，则需要通过目标参数来设置纵断面。如果没有设置目标参数，则此部件将从按照以上所列目标参数进行设置的曲面中获取其高程。

输出参数

参数	描述	类型	默认值
超高旋转轴	指示子部件是否支持旋转轴计算。要查看参数的描述，在“特性”窗口中，将光标悬停在参数上。 有关详细信息，请参见纵断面坡面线在超高过程中的调整。	静态（描述）
草地带坡度	设计的草地带的横向坡度	数字
边沟坡度	新的路缘和边沟部件中的边沟坡度	正数

行为

此部件用于根据参数放置新的路缘和边沟，并且可以选择连接（连同草地带）到现有人行道内侧边缘，或连接到使用另一个部件创建的新人行道。路缘和边沟的水平放置取决于上一个已知的排水沟边坡顶点位置。可以通过固定的偏移或其他任一标记点（例如人行道内侧边缘）来定位草地带的高侧。此外，此点也可以根据路线和纵断面的目标参数来定位。可以选择标记新设计的排水沟边坡顶点，使其以后可以用作替换车道部件的输入参数。

完成此条件性部件的主要步骤如下：

1. 获取排水沟边坡顶点偏移处的现有铺装层高程。
2. 基于最小提升高度值来设置排水沟边坡顶点高程。
3. 接下来，使用输入参数（与“常规路缘和边沟”部件的参数类似）插入路缘和边沟点 P 至 P4。
4. 如果指定了内部人行道标记点，请将该点作为 P10 来建立。如果没有关联标记点，请查找“人行道内侧边缘”路线的目标参数。如果找到，则从曲面目标参数中获取纵断面高程。
5. 如果以上任何数据都不能用于草地带高侧，请使用由附着点所指定的偏移来建立点 P10。
6. 查找 P4 与 P10 之间的坡度。
7. 检查该坡度是否处于“最小草地带坡度”和“最大草地带坡度”参数范围内。
8. 如果它小于最小坡度，请将该坡度设置为允许的最小值，然后逆向推算点 P4 至 P1。同样，如果该坡度大于允许的最大草地带坡度，请将其设置为允许的最大值，然后推算 P4 至 P1。
9. 检查 P1 与 P11 之间的高程差值是否处于容许的最大转动幅度限制范围内。如果 P 低于 P11，且差值大于最大转动幅度，那么此部件将中断，导致事件查看器中显示一个错误。

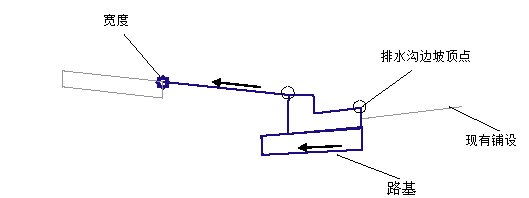

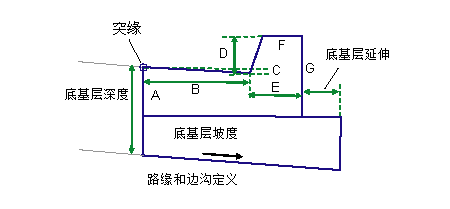

将基于输入参数“标注 A”到“标注 F”的标注插入所有其他路缘和边沟连接。所有标注都必须为非零的正值。如果给定非零的“底基层深度”，那么底基层将被插入到路缘后部，并延伸至“底基层延伸”宽度。底基层接近于路缘后部的底部，如图所示。

布局模式操作

在布局模式中，将基于附着点和自基准线的默认排水沟边坡顶点偏移来设置此部件。草地带的宽度是通过从“排水沟边坡顶点到附着点”距离中减去路缘和边沟总宽度来计算的。允许的最小草地带坡度用于计算路缘后部点，将从此点开始使用给定的输入参数绘制路缘和边沟的其余部分。

点、连接和造型代码

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

点/连接	代码	描述
P1	Flange	边沟的排水沟边坡顶点
P2	Flowline_Gutter	边沟流线点
P3	TopCurb	路缘顶部
P4	BackCurb	路缘后部
L1–L6	Curb	所有路缘连接
L1 – L3	Top	路缘和边沟上的完工坡面
L7	SubBase Datum
L4、L8、L9	Datum
L11	Top, Datum, Sod
S1	Curb	路缘和边沟的混凝土区域
S2	SubBase

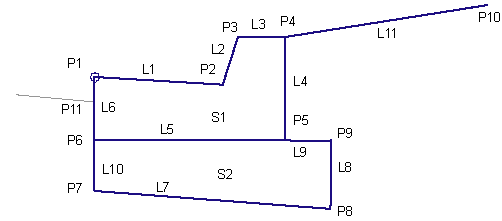

编码图
