此部件可以插入所有铺装层、基层和底基层已延伸到路基路肩点的铺装路肩和土（未铺装或砂砾）路肩。
附着
附着点位于第 1 个连接的开始处。此部件受插入方向的影响。正宽度将在插入方向上增加距离附着点的偏移。

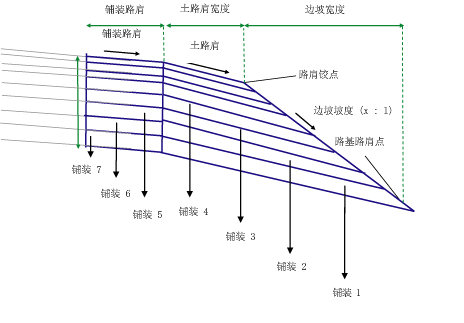

输入参数
注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
| 参数 | 描述 | 类型 | 默认值 |
|---|---|---|---|
| 侧 |
指定在附着点的右侧还是左侧插入部件。 |
左/右 | 右 |
| 铺装层 1 深度 | 铺装层 1 的深度。如果没有铺装层 1 层，则应使用零深度。 | 数字（非负数） |
0.025 米 0.083 英尺 |
| 铺装层 2 深度 | 铺装层 2 的深度。如果没有铺装层 2 层，则应使用零深度。 | 数字（非负数） |
0.025 米 0.083 英尺 |
| 铺装层 3 深度 | 铺装层 3 的深度。如果没有铺装层 3 层，则应使用零深度。 | 数字（非负数） |
0.025 米 0.083 英尺 |
| 铺装层 4 深度 | 铺装层 4 的深度。如果没有铺装层 4 层，则应使用零深度。 | 数字（非负数） |
0.025 米 0.083 英尺 |
| 铺装层 5 深度 | 铺装层 5 的深度。如果没有铺装层 5 层，则应使用零深度。 | 数字（非负数） |
0.025 米 0.083 英尺 |
| 铺装层 6 深度 | 铺装层 6 的深度。如果没有铺装层 6 层，则应使用零深度。 | 非负数，正数 |
0.025 米 0.083 英尺 |
| 铺装层 7 深度 | 铺装层 7 的深度。如果没有铺装层 7 层，则应使用零深度。 | 数字（非负数） |
0.025 米 0.083 英尺 |
| 铺装层 8 深度 | 铺装层 8 的深度。如果没有铺装层 8 层，则应使用零深度。 | 数字（非负数） |
0.025 米 0.083 英尺 |
| 铺装层 9 深度 | 铺装层 9 的深度。如果没有铺装层 9 层，则应使用零深度。 | 数字（非负数） |
0.025 米 0.083 英尺 |
| 铺装层 10 深度 | 铺装层 10 的深度。如果没有铺装层 10 层，则应使用零深度。 | 数字（非负数） |
0.025 米 0.083 英尺 |
| 铺装路肩宽度 | 已铺装路肩的宽度。 | 正数 |
1.0 米 3 英尺 |
| 铺装路肩坡度指定 | 指定如何计算铺装路肩坡度。还向用户提供了可以设定参数引用，并使用相邻车道的铺装层坡度定义路肩的顶部坡度的选项。选择此选项时，路肩坡度顶部的行为将在“行为”部分进行说明。 | 选项列表：a) 默认，b) 使用内侧路肩 SE，c) 使用外侧路肩 SE | 默认值 |
| 默认铺装路肩坡度 | 铺装路肩曲面的默认横向坡度 | 坡度 | -4.0% |
| 土路肩宽度 | 未铺装路肩的宽度 | 正数 | |
| 土路肩坡度指定 | 指定如何计算铺装路肩坡度。还向用户提供了可以设定参数引用，并使用相邻车道的铺装层坡度定义路肩的顶部坡度的选项。选择此选项时，路肩坡度顶部的行为将在“行为”部分进行说明。 | 选项列表：a) 默认，b) 使用内侧路肩 SE，c) 使用外侧路肩 SE | 默认值 |
| 默认土路肩坡度 | 未铺装路肩曲面的默认横向坡度。 | 坡度 | -4.0% |
| 边坡宽度 | 指定路肩边坡宽度 | 正数 |
1.0 米 3 英尺 |
| 边坡坡度 | 从路肩铰点一直延伸到路基路肩点的路肩前坡的坡度 | 坡度 | 2: 1 |
| 路基边坡类型 | 选择要使边坡连接保持固定的坡度而宽度可变，还是使其保持固定的宽度而坡度可变 | 选择列表：a) 保留坡度，调整宽度，b) 保留宽度，调整坡度 | 保留坡度，调整宽度 |
目标参数
本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。
| 参数 | 描述 | 状态 |
|---|---|---|
| 铺装路肩宽度 | 定义路肩已铺装部分的边缘的路线。以下对象类型可用作用于指定此项的目标：路线、多段线、要素线或测量地物。 | 可选 |
| 土路肩宽度 | 定义路肩铰点的路线。以下对象类型可用作用于指定此项的目标：路线、多段线、要素线或测量地物。 | 可选 |
| 边坡宽度 | 定义路基路肩点位置的路线。 | 可选 |
| 边坡坡度 | 定义路肩路基点高程的纵断面。以下对象类型可用作用于指定此高程的目标：纵断面、三维多段线、要素线或测量地物。 | 可选 |
输出参数
| 参数 | 描述 | 类型 |
|---|---|---|
|
超高旋转轴 |
指示子部件是否支持旋转轴计算。要查看参数的描述，在“特性”窗口中，将光标悬停在参数上。 有关详细信息，请参见纵断面坡面线在超高过程中的调整。 |
静态（描述） |
| 边坡坡度 | 边坡连接的坡度 | 数字 |
| 边坡偏移 | 路基边坡点的偏移 | 数字 |
| 边坡高程 | 路基边坡点的高程 | 数字 |
行为
使用提供的宽度和深度参数插入路肩。也可以使用参数引用（将路基曲面的坡度设为等于相邻车道的路基曲面坡度）来坡度。如果需要，还可以输入固定坡度。所有基准曲面的坡度将沿用路基曲面的坡度。将路线用于定义“到路基路肩点的宽度”时，将忽略“路肩的前坡”参数。路肩部件连接到铺装层（即使铺装层的外侧边缘已得到延伸）。
布局模式操作
在布局模式中，此部件显示由输入参数定义的连接。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
| 点、连接或造型 | 代码 | 描述 |
|---|---|---|
| P1 | ETW | 顶面上行车道的边缘 |
| P2 | EPS | 铺装路肩的边缘 |
| P3 到 P27 | 没有为这些点指定代码。 |

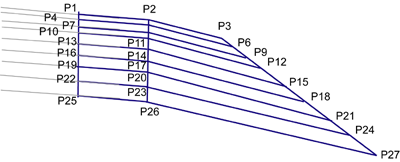

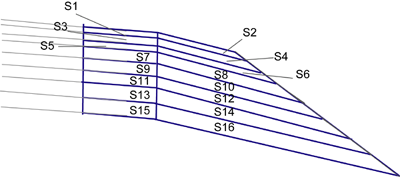

编码图
