Daylight Rounding

Daylight Rounding

添加边坡连接和目标曲面之间的圆弧或抛物线连接。

特性

在“Properties（特性）”面板中指定以下参数。

Link
Link Number	指定连接编号。 您可以更改自动生成的“连接编号”值。
Link Codes	指定分配给连接的代码。
常规
Daylight Link	指定当前将曲面设定为目标的连接。
Surface	指定目标曲面。
Tessellation	指定用于表示曲线的线段数。 注： 该值必须介于 2 和 100 之间。 单击 [...] 可打开表达式编辑器，可以从中输入或计算值。
几何图形类型
Round Option	指定要绘制的曲线的类型： Arc Parabolic
Round By	指定用来定义曲线的参数： Radius Length
Round Parameter	要应用于“圆角方式”参数的值。 单击 [...] 可打开表达式编辑器，可以从中输入或计算值。
Points
Start Point Name	指定起点名称。 您可以更改自动生成的值。
Start Point Code	指定分配给起点的代码。
End Point Name	指定终点名称。 您可以更改自动生成的值。
End Point Code	指定分配给终点的代码。
其他
Comment	指示有关连接的注释。 注释可以显示在“Preview（预览）”面板中。

样例

若要查看如何使用此几何图形元素的样例，请打开以下样例 PKT 文件：

Daylight Rounding Example.pkt

样例 PKT 包含一个圆角边坡连接样例。 若要查看参数，请选择流程图中的 “Daylight Rounding（边坡圆角）”连接，然后查看“Properties（特性）”面板。

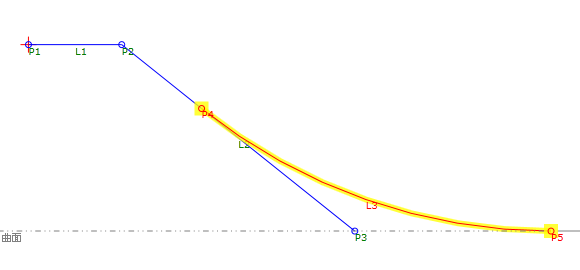

在此例中，L2 将曲面设定为目标。 L3 是 “Daylight Rounding（边坡圆角）”连接，它创建从 L2 至曲面的圆弧。 在曲面高程更改时，L3 会保留其定义参数以及与 L2 的相切。
