找到您自己的方法

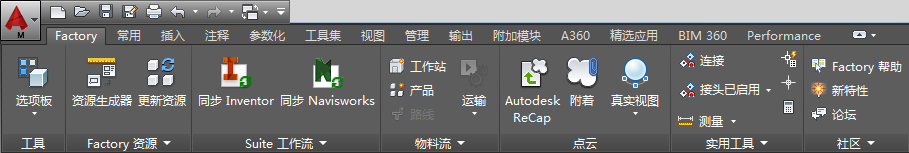

Factory Design Utilities 用户界面位于“Factory”选项卡上，包含名为“工具”、“Factory 资源”、“Suite 工作流”、“物料流”、“点云”、“实用工具”和“社区”的面板。Factory 与标准 AutoCAD 面板相结合，形成了默认的 Factory 工作环境。

下面介绍了许多 AutoCAD Factory 用户界面工具。

AutoCAD Factory Design Utilities

有四个选项板与 AutoCAD Factory Design Utilities 关联：“资源浏览器”、“块浏览器”、“物料流”和“Factory 特性”。这些选项板共享浏览器区域，并可使用标准尺寸调整方法进行调整。如果从应用程序框架中拖出这些浏览器，它们可以固定在不同位置或保持浮动。

• 资源浏览器 - 提供对已安装资源、用户资源和基于云的资源的访问。资源是组合在一起构成 Factory 内容的组件。这些资源可包括建筑特征、用于材料处理的设备、处理设备等等。
• 块浏览器 - 列出当前图形中的所有块及其资源属性。您可以在“块浏览器”列表中双击块名称，并在“资源生成器”环境中发布资源。
• 物料流 - 提供对已定义的工作站、产品和路线的访问。从该浏览器可以管理上述 Factory 对象的定义。关联菜单提供对常用的命令的访问。
• Factory 特性 - 支持访问 Factory 资源特性和物料流对象特性。

“Factory 资源”面板

“Factory 资源”工具可帮助您创建、编辑和更新资源。

• 资源生成器 - 允许您从二维块创建 AutoCAD Factory 资源，将三维对象与其关联以及定义其方向。然后，可以将该资源发布为本地资源或发布到云。然后，将 AutoCAD 布局同步到 Inventor Factory 或 Navisworks Factory 时，会显示对象的三维表示。
• 更新资源 - 使用当前资源数据更新过期的资源。
• 批量分解 - 分解嵌套的块，以便您可以编辑其中包含的资源。
• 批量发布 - 从 DWG 文件中包含的块创建资源。
• 输出特性 - 输出激活布局中放置的资源的特性信息。系统可将特性输出为 .xls 文件格式以供其他系统使用。
• Factory 资源仓库 - 访问基于 Web 的应用程序，从而让您可以上载、发布、共享和管理基于云的资源。

“Suite 工作流”面板

该面板中的工具使您可以在 AutoCAD 二维工程图与 Inventor Factory 和 Navisworks Factory 的三维布局之间创建双向关联链接。该链接称为“布局同步”，可以在 Inventor 或 Navisworks 与 AutoCAD Architecture 或 AutoCAD Mechanical 之间建立。

此面板还包含“创建过程”命令，可用于打开 Autodesk Process Analysis 360 基于 Web 的过程建模工具。通过此工具，您可以快速构建您需要的装配线、工厂或工业机械的功能模型。然后，可以模拟其操作以识别潜在瓶颈并优化性能。

“物料流”面板

“物料流”工具提供了各种方式来定义要在设施中制造的产品、完成各种过程的工作站以及工作站之间的路线。获得一个布局后，可以分析运输成本、机器利用率以及功耗。可以生成分析结果报告，以便对多种情况进行比较和记录。布局符合您的要求后，可将其发送到 Inventor Factory，从中使该布局成为使用三维资源进行填充的二维覆盖。

• 导入 - 使您可以引入电子表格数据生成有关 Factory 布局的变量的信息。
• 导出 - 提供以电子表格格式存储和共享布局变量信息的方法。

“点云”面板

通过这些工具，您可以将点云数据合并到您的工程图中。

• Autodesk ReCap - 启动 ReCap 以为扫描建立索引并创建和编辑点云项目文件。
• 附着 - 将点云扫描和项目文件附着到工程图。
• 真实视图 - 控制点云标签和指示器显示。

“工具”面板

“工具”面板包含一组常用的 AutoCAD 命令，如 MEASUREGEOM、ID、QUICKCALC 等。它还包含 AutoCAD Factory 独有的“连接”命令。此命令拾取 Factory 资源上未使用的接头来连接 Factory 资源。

“社区”面板

通过“社区”面板可以轻松访问 Autodesk Knowledge Network (AKN)、论坛和业务相关的社会媒体站点，从中可查看有用的视频，共享信息，并获得对陌生 Factory 问题的帮助。

• Factory 帮助 - 打开产品随附的 AutoCAD Factory 帮助文档。
• 新特性 - 显示有关您当前版本 Autodesk Factory Design Utilities 中的新功能的信息。
• 论坛 - 访问与 Factory 相关的在线讨论主题。
• YouTube - 链接到 Autodesk Factory Design Suite YouTube 频道中的概述和逐步说明视频。
• 分享想法 - 访问 IdeaStation，您可以在这里就如何改进 Factory Design Suite 与 Factory 开发团队分享您的想法。
