创建设置的步骤 (CAM Mania)

首先，创建设置。

1. 在功能区上，单击 “CAM”选项卡 “工件”面板 “设置” 。

“设置”选项卡处于激活状态的“设置”操作对话框。

“设置”选项卡

1. 在“模型”组中，单击“模型”按钮，并在毛坯边界盒中选择零件。




2. 在“工件坐标系 (WCS)”组中，确保从“原点:”下拉菜单中选择“毛坯盒点”。

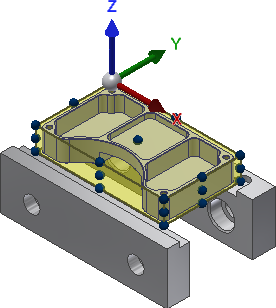

3. 选择零件左上角的毛坯点，如下图所示。





“毛坯”选项卡

1. 从“模式:”下拉菜单中选择“相对尺寸盒”。
2. 从“毛坯偏移模式:”下拉菜单中选择“添加毛坯至侧面和顶部、底部”。
3. 将“侧面偏移:”更改为 0
4. 将“顶部偏移:”更改为 0
5. 将“底部偏移:”更改为 0.2 英寸
6. 单击 按钮，或者在图形窗口中单击鼠标右键，然后从标记菜单中选择“确定”以退出“设置”并关闭“操作”对话框。

对毛坯进行面加工的步骤续……
