创建位置表达的步骤

部件文件有一个主位置表达，显示部件的默认状态。创建新位置表达时，将复制该主位置表达。

创建部件的位置表达

使用位置表达可以在不同位置显示部件。例如，完全开放或完全闭合。

1. 在浏览器中，单击以展开“表达”文件夹。
2. 在“位置”上单击鼠标右键，然后选择“新建”。新位置表达被激活并嵌套在主位置表达下，其名称默认为“位置 1”。
3. 除非修改名称，否则其他表达名称中的数字将递增。
4. 如果合适，在浏览器中单击位置表达，然后输入新名称。
5. 建立关系和零部件的替代。
6. 单击“保存”以保存更改。位置表达保存在部件文件中。

创建模架的位置表达

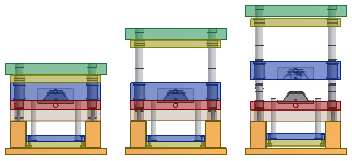

当您插入模架时，将创建以下位置表达：

• 产品开模
• 顶出
• 关闭
• 自由拖动

使用位置表达来评估各种位置（例如产品开模和顶出）的模架，以查看是否存在干涉或其他违规情况。

注： “表达”文件夹不显示在“模具设计”浏览器视图中。将浏览器过滤器设置为模型或表达浏览器以查看“表达”文件夹。展开“位置”节点以查看模架的位置表达。

1. 打开包含当前模架的顶级部件。
2. 在“模型”浏览器中，单击“表达”文件夹将其展开。
3. 在“位置”条目上单击鼠标右键，以创建新的位置表达，或者在现有的位置表达（非主要位置表达）上单击鼠标右键，然后选择“激活”。

   部件将重新进行配置。在激活模架的主表达之前，对模型进行的进一步编辑将会暂停。

4. 检查更改对模架的影响，并确定必要的调整以适应不同位置。
   • 检查是否存在干涉。
   • 检查是否存在违规空隙。
5. （可选）激活自由拖动表达，然后进入运动仿真环境以执行更深入的模具分析。在自由拖动表达中所有运动约束都受抑制。
6. 激活主要位置表达，然后返回顶级部件以对模具执行更多编辑并更新模具。

注： 使用 Inventor Studio 仿真位置表达序列。使用位置表达作为工程图中的重叠视图以显示不同位置的模具。
