根据需要创建仿真结果的输出参数。这些参数将添加到模型参数中。输出参数将分组到以仿真名称命名的文件夹中。
如果仿真结果已准备好进行评估，则您可以显示每个参数或参数更改的结果的图表。
- 在浏览器中，在“结果”浏览器节点上单击鼠标右键，然后单击“创建结果参数”。

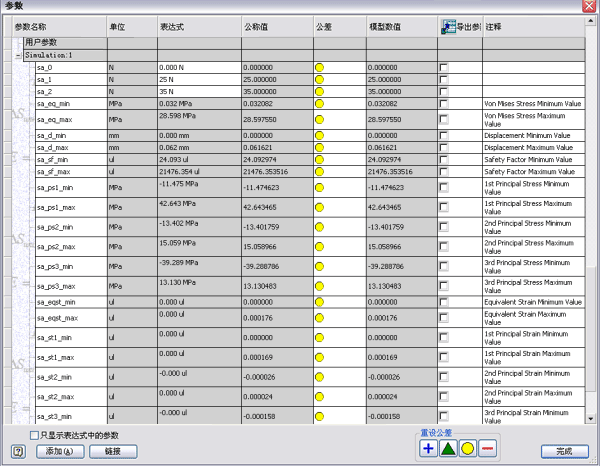

- 如果已创建参数，请在“管理”选项卡
“参数”面板中单击“参数”。 结果参数将添加到其他模型参数的列表中。

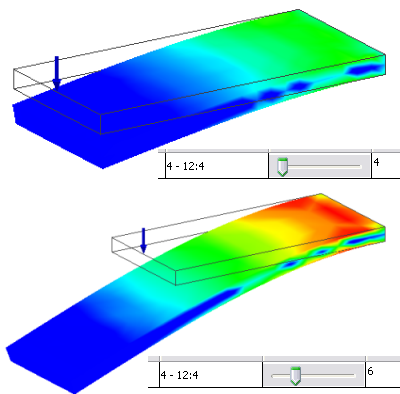

- 要查看不同的参数值结果，请移动“设计约束表”中的滑块。
- 若要优化和过滤结果，请在“设计约束表”的“设计约束”区域，将约束状态设置为某种限制类型。
指定该限制的值和安全系数。

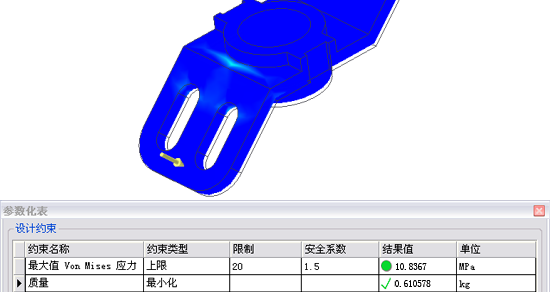

然后，指定该限制的值和安全系数。将另一个约束的状态更改为“最小化”。配置将更新，并显示具有最小化值的结果。
如果存在满足所有限制的配置，则将显示配置。否则，结果将与约束冲突。

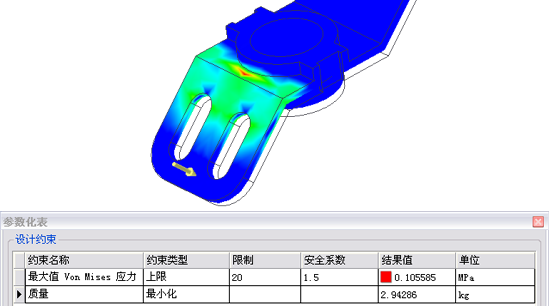

当显示优化的解法时，您仍然能够移动滑块。对于优化的约束，约束值将显示绿色复选标记。对于具有安全系数的限制约束，将显示着色的形状以标识是否超出该约束。绿色圆标识该值位于可许范围内，红色正方形则表示该值位于可许范围外。
