可以将工程视图中的几何图元投影到与该视图关联的草图中。投影几何图元将保持与视图中父几何图元的关联。

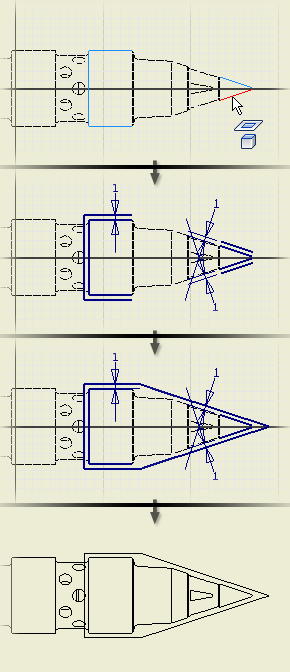

下图显示了如何将模型几何图元投影至草图。在此特例中，投影几何图元用于帮助定义草图线。
投影的几何图元保持与父几何图元的关联。如果更改了模型中的几何图元，则工程图更新时投影的几何图元也会更新。
可以象使用工程图草图中的其他几何图元一样使用投影几何图元。
例如，您可以：
- 投影视图中的某个几何图元，添加几何图元以创建闭合的边界，然后添加剖面线或颜色填充。
- 投影几何图元，然后用它来定义矩形或环形阵列。
- 投影几何图元以定义局部剖的边界。
对于投影几何图元，请遵循以下指导准则：
- 只能投影视图中与草图关联的几何图元。
- 无法将隐藏线投影到草图中。
- 投影线使用激活线样式的颜色、线宽和其他属性。
- 如果缩放工程视图，则草图几何图元将相对于视图缩放。
- 更改模型时，工程图更新时投影的几何图元也会更新。如果删除模型中的几何图元，工程图中的投影几何图元也将删除。
- 如果改变了拓扑结构（例如添加了圆角或倒角），将删除工程图草图中投影几何图元中的相关几何图元。
- 无法将螺纹表达投影到工程图草图中。
- 创建附着到工程视图的草图，或打开现有草图。
- 在功能区上，单击“草图”选项卡
“创建”面板 “投影几何图元”
。 - 选择要投影的几何图元。
- 单击鼠标右键，然后选择“完毕 [ESC]”以将选定的几何图元投影到草图中。
提示： 在快速访问工具栏上，单击“选择”旁边的箭头，然后将过滤器更改为“选择零件”，以选中视图中某个零件的所有几何图元。
