练习 2：添加曲面以查看高程数据

曲面是包含高程信息的光栅文件。使用专题设置以使曲面反映其高程。

注：

此练习将使用您在之前的练习中创建的“AnalyzeMap1.dwg”地图。

将曲面添加到地图上的步骤

1. 依次单击“常用”选项卡 “数据”面板 “连接”。
2. 在“数据连接”窗口中的“通过提供程序进行数据连接”下，单击“添加光栅图像或曲面连接”，然后单击“源文件或文件夹”旁边的 。
3. 在“打开”对话框中，浏览到“ENTERPRISE.dem”文件，选择该文件，然后单击“打开”。

   查找从中复制了样例数据的该文件。

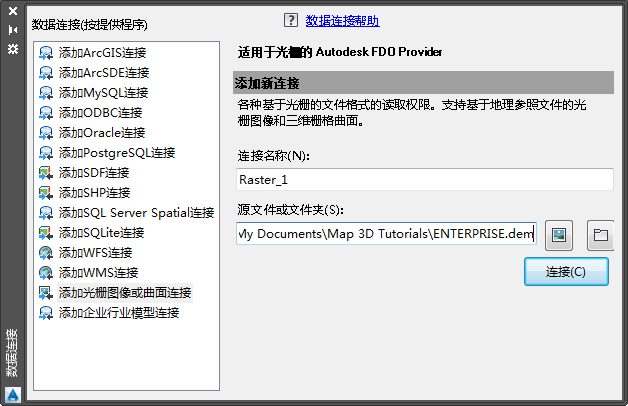

   在“数据连接”窗口中连接到曲面文件。

4. 在“数据连接”窗口中，单击“连接”。
   注：

   DEM 文件的坐标系为 UTM27-10。AutoCAD Map 3D 会自动将该坐标系中的数据转换到为地图指定的坐标系。

5. 单击“添加到地图”。
6. 关闭“数据连接”窗口以查看地图中的曲面。

设置曲面样式的步骤

1. 在“显示管理器”中，选择包含曲面的 ENTERPRISE 图层。
2. 单击 。
3. 创建专题的调色板。
   • 在样式编辑器的“0 - 无限比例范围的光栅样式”下，单击“样式”条目中的向下箭头。选择“专题”（即使已选择）。

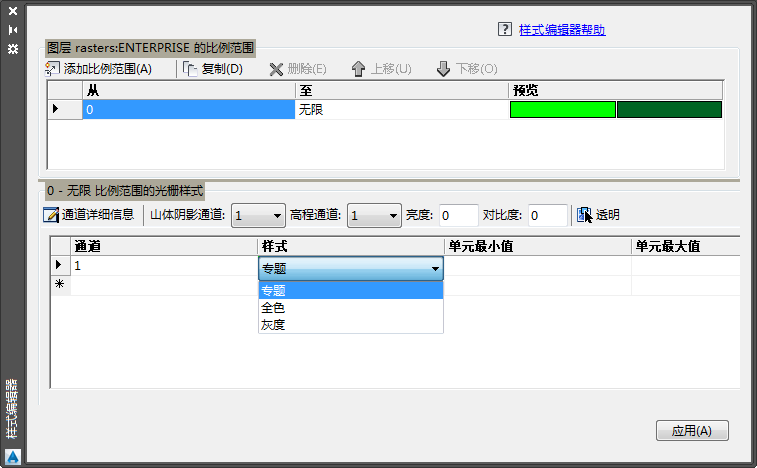

     单击第一个样式条目以选择“专题”。

   • 在“专题”对话框中的“指定专题”下，单击“调色板”，然后选择“USGS 国家地图调色板”。

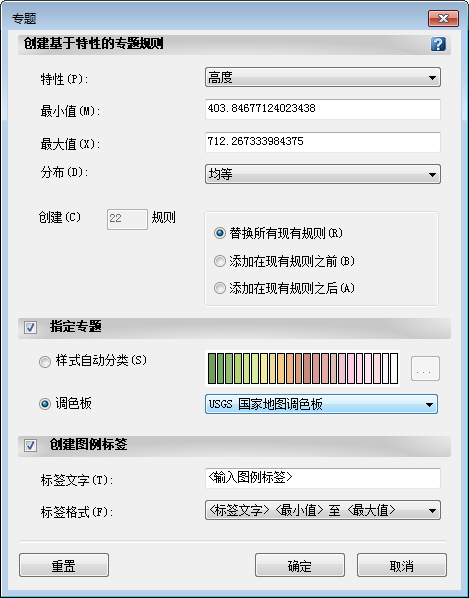

     选择“USGS 国家地图调色板”作为曲面的专题。

   • 单击“确定”，然后单击“应用”。关闭“样式编辑器”。
4. 添加放大以更显著地显示高程的不同。
   • 在地图下面的状态栏中，单击“垂直放大率”旁边的下键头。
   • 从列表中选择“25x”。

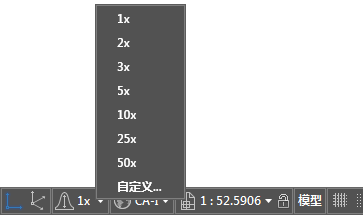

     将“垂直比例放大”设置为“25x”。

5. 添加等高线以创建地形地图。

   每条等高线将连接曲面上具有相等高程的点。这些线用于标识曲面特定位置处的高程，可以帮助查看者阐明和分析三维曲面地形。

   • 在“显示管理器”中的曲面图层上单击鼠标右键，然后单击“创建等高线图层”。

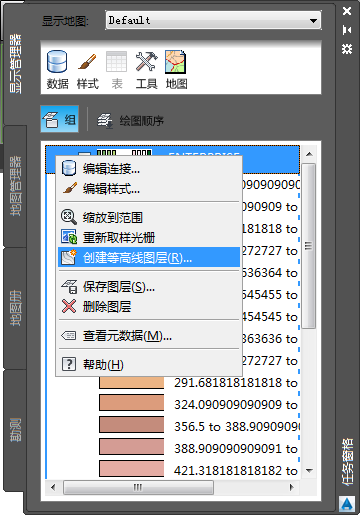

     在“显示管理器”中的曲面图层上单击鼠标右键以创建等高线。

   • 在“生成等高线”对话框中的“等高线高程间隔”列表中，选择“20”。
   • 保留“单位”设置为“米”。
   • 在“主等高线间隔”列表中，选择 4。该设置可使等高线每隔三条就有一条粗体等高线。
   • 选择“标记高程”。仅标记主（粗体）等高线。
   • 对于“将等高线创建为”，选择多段线。

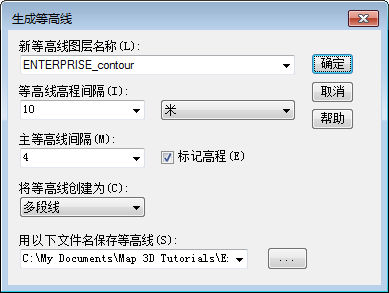

     “生成等高线”对话框设置

   • 单击“确定”。

注：

要标记相交等高线，请使用样式编辑器更改新等高线图层（而非曲面图层本身）的样式。用户也可以使用此方法更改等高线的颜色或样式。

• 在“显示管理器”中选择等高线图层，然后单击“样式”。
• 在样式编辑器中，单击“要素标签”条目旁边的 以选择“IsMajor=False”。
• 单击“添加标签”。
• 选择“高程”作为标签的文字内容。
• 单击“应用”，然后单击“关闭”。

要继续此教程，请转至练习 3：叠加曲面顶部的河流图层。
