示例：使用旧式展开和松弛工具展开 UV 网格

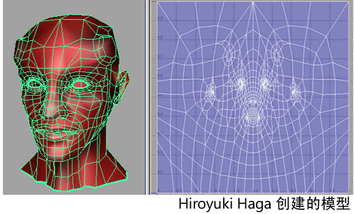

展开 UV 网格是指切割 UV 网格中的接缝，然后沿该接缝展开的过程。通过使用这种方式展开 UV，可以轻松地在 2D 曲面上绘制纹理，然后包裹到模型上。

下面提供了有关执行该过程的详细步骤，此处仅为该过程的摘要信息：

  1. 创建平面映射
  2. 使用“展开”(Unfold)选项展开 UV 网格
  3. 松弛 UV(Relax UVs)
  4. 使用“平滑 UV”(Smooth UV)工具修复展开的网格

创建平面映射和展开 UV

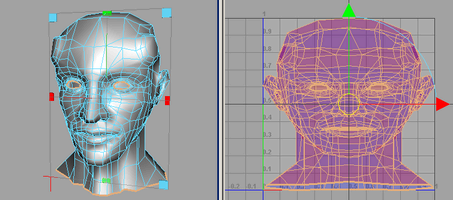

  1. 在“建模”(Modeling)菜单集中，通过选择“UV > (创建)平面”((Create) Planar) > ，并设定“平面映射”(Planar Mapping)选项为对象创建映射。

    在本例中，适合使用正面（Z 轴）平面投影。在其他情况下，必须确定从哪里开始投影最佳。

  2. 打开“UV 编辑器”(UV Editor)（“窗口 > UV 编辑器”(Windows > UV Editor)）。

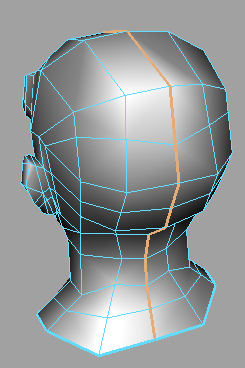

  3. 在透视视图中，选择沿头部后面的边的路径，该边开始于前额的顶部、结束于颈部的底部。
  4. 在“UV 编辑器”(UV Editor)中，选择“多边形 > 切割 UV 边”(Polygons > Cut UV Edges)。
  5. 在前额的顶部选择中心 UV，并在“UV 编辑器”(UV Editor)中选择“多边形 > 展开”(Polygons > Unfold) > 。
  6. 在随即显示的“展开 UV 选项”(Unfold UVs Options)窗口中，选择以下选项：
    • 方法(Method)：旧式(Legacy)
    • 固定 UV (Pin UVs)：启用(On)
    • 固定选定 UV (Pin selected UVs)：启用(On)
    • 展开约束(Unfold constraint)：水平(Horizontal)
  7. 单击“应用并关闭”(Apply and Close)。

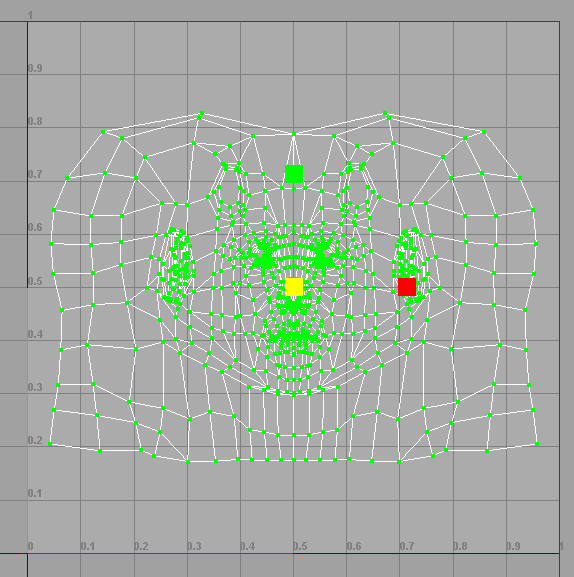

    相对于前额上的选定 UV 展开 UV 壳，以使先前切割的边沿水平方向扩散。

    注： 也可以使用“平滑 UV 工具”(Smooth UV Tool)而不是“展开”(Unfold)选项，来展开整个 UV 壳。在本例中，可以选择除前额顶部 UV 以外的所有 UV，然后按住 Shift 键的同时向右拖动“展开”(Unfold)图标。
  8. 使用“缩放工具”(Scale Tool)以将 UV 壳缩放到 0,1 纹理空间。
  9. 选择网格一侧的边。
  10. 选择“多边形 > 拉直 UV 边界”(Polygons > Straighten UV Border)。

    此时将拉直 UV 边界。

  11. 对 UV 壳的每一侧重复步骤 10 和步骤 11。
  12. 启用“捕捉到栅格”(Snap to grids)选项。

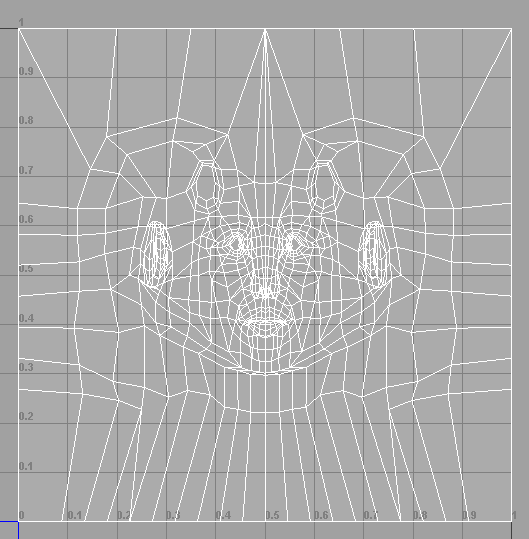

  13. 选择“移动工具”(Move Tool)并将边界 UV 移动到 0,1 纹理空间的边。

    “捕捉到栅格”(Snap to grids)选项可确保将 UV 精确捕捉到边界。

    可以使用“平滑 UV 工具”(Smooth UV Tool)来平滑这些问题区域。

松弛 UV

  1. 在 UV 编辑器中，选择所有 UV。
  2. 从“UV 编辑器”(UV Editor)菜单中，选择“工具 > 平滑 UV 工具”(Tool > Smooth UV Tool) > 。
  3. 在随即显示的“平滑 UV 选项”(Smooth UV Options)窗口中，设置以下选项：
    • 固定边界(Pin Borders)：启用(On)

      （这可以确保 UV 边界不会扭曲。

    • 空间(Space)：UV 空间(UV Space)
  4. 单击“应用并关闭”(Apply and Close)。

    此时将显示名称为“展开”(Unfold)和“松弛”(Relax)的两个控件。

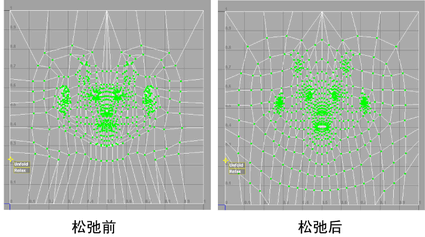

  5. 向右拖动“松弛”(Relax)控件。

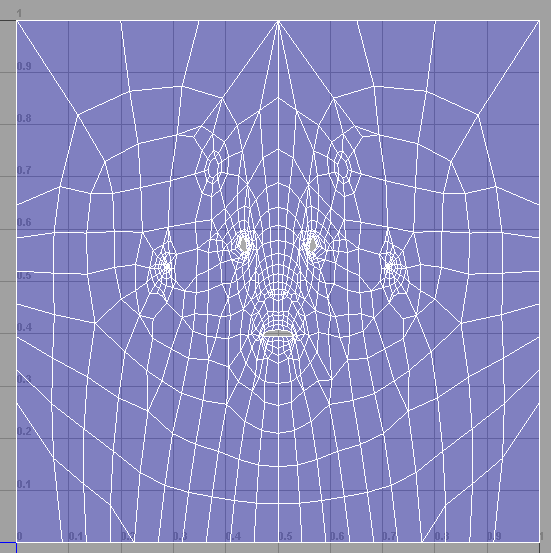

    除边界以外的整个 UV 壳均匀松弛。

    选定“平滑 UV 工具”(Smooth UV Tool)后，可以通过眼睛来判断 UV 壳应松弛的程度。但是，无论是使用这种方法还是使用“优化”(Optimize)选项（“多边形 > 优化”(Polygons > Optimize)），UV 壳都不可能完美。

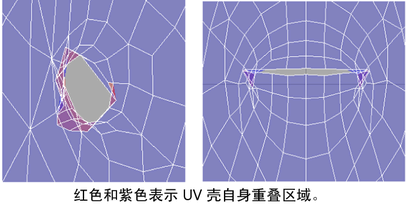

  6. 启用“着色 UV 显示”(Shaded UV Display)，以查看已松弛壳上的小瑕疵。例如，该模型中围绕眼睛和嘴角边的 UV 壳会导致壳自身的重叠。

使用平滑 UV 工具修复展开的网格

  1. 选择“工具 > 平滑 UV 工具”(Tool > Smooth UV Tool) > 。

    此时将显示“平滑 UV 选项”(Smooth UV Options)窗口。

  2. 禁用“固定边界”(Pin Borders)，然后选择“应用并关闭”(Apply and Close)。

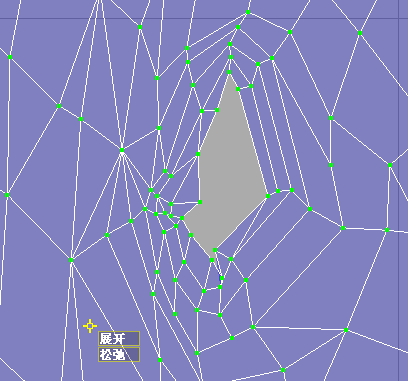

  3. 选择围绕眼睛的一组 UV。
  4. 向右拖动“展开”(Unfold)控制，直至 UV 壳自身不再重叠。

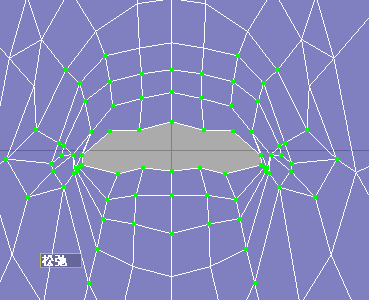

  5. 对嘴重复此操作。
  6. 选择更小或更大的 UV 集，并结合使用“平滑 UV 工具”(Smooth UV Tool)和变换工具，以快速清理 UV 壳。
