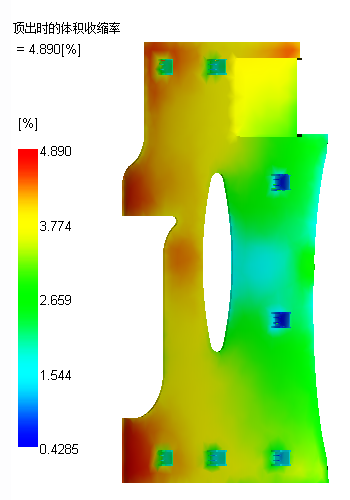

在本任务中，您将查看“顶出时的体积收缩率”结果。
单击“方案任务”窗格中的“顶出时的体积收缩率”。
依次单击 （“结果” > “动画” > “播放”）以动画形式显示结果。
根据需要进行旋转、平移和缩放，以查看结果。
此零件的名义壁厚为 3 mm。对于具有此厚度的零件，该材料的体积收缩率范围通常约为 0.5% 到 4.25%。但是，首选较小的收缩率变化。名义壁厚下的最大收缩率接近 5%，而最小收缩率约为 1.7%。如果零件的大部分收缩率小于 2%，效果会更好。主要问题是填充结束时的收缩率较高。
