重复零件

在本任务中，您将重复零件以生成一个双型腔工具。

1. 单击 （“主页”选项卡 > “模具类型”面板 > “多型腔”）。

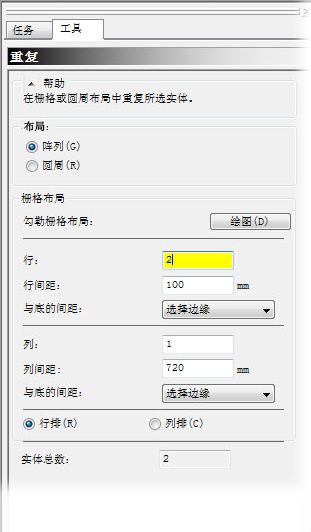

2. 单击 （“几何”选项卡 > “布局”面板 > “布局重复”）。

   1. 选择“栅格”。

   2. 输入 2 行。

   3. 输入 100 mm 作为行间距。

   4. 从下拉框中选择选择边缘间距。

   5. 输入 1 列。

   6. 单击“确定”。

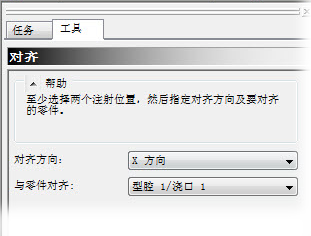

3. 单击 （“几何”选项卡 > “布局”面板 > “对齐”）。

   1. 选择“X 轴方向”作为“对齐方向”。

   2. 按住 Ctrl 键并同时选择两个注射位置。

   3. 从“与零件对齐”字段中选择“型腔 1/浇口 1”。

   4. 单击“确定”。
