在压缩类型成型工艺仿真中，必须为模型的表面指定“压缩表面”属性类型，以便软件能够确定将发生压缩的位置。
中性面模型
对于中性面分析，选择模型单元，并为其指定“压缩表面”属性类型。与这些单元相关联的节点将被视为随压力机板一起移动。
3D 模型
对于 3D 分析，选择模型表面，并为其指定“压缩单元(3D)”属性类型。除非手动干预，否则软件将根据分析设置自动指定固定和移动侧。
注： 压缩表面属性类型仅适用于表面单元。
- 自动指定单元属性
- 在大多数情况下，通过自动指定方式可以精确地模拟成型工艺。压缩方向可设定为 +Z 或 -Z 方向；默认方向为 -Z。

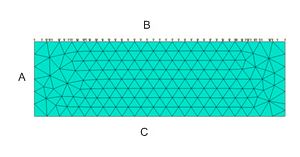

自动指定模型表面

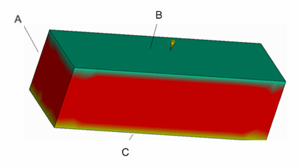

压缩表面属性结果
其中 A 为端面，B 为压缩表面，C 为固定表面
- 手动指定表面属性
- 在某些情况下，尤其是在几何较复杂、网格质量较差或工艺较特殊、专有的情况下，需要细化指定操作。在这些情况下，可以手动指定上图中显示的三个压缩表面类型。 共有四 (4) 种压缩表面属性选项：
- 自动
- 确定操作由代码执行。此为默认设置。
- 压缩（移动）表面
- 压缩（移动）表面被视为型腔压力侧，其将严格地随着压力机的移动而移动。
- 固定表面
- 固定表面被视为型腔的固定侧。压缩过程中不会发生移动。
- 端面
- 在上图中，A 表示端面。在压缩方向的法线方向上，具有此压缩表面属性的节点不会移动，但在压缩方向可以移动。 注： 如果端面与压缩方向存在一定角度，则侧几何将发生变化。
