“重新划分网格”工具

使用此对话框可重新划分模型选定区域的网格。

使用“重新划分网格”命令可重新划分相邻三角形的网格，以提高特征表示的准确性。对于双层面模型，建议重新划分模型两侧的三角形的网格。要启用此功能，请确保“选择面向着屏幕的实体”选项 （“几何”选项卡 > “选择”面板 > “选择面向着屏幕的实体”）已关闭。

注： “重新划分网格”命令适用于三角形单元，但不能用于四面体网格。对于 3D 模型，请使用“重新划分四面体的网格”工具（“网格”选项卡 > “网格修复”面板 > “重新划分四面体的网格”）。

要使用此工具，请单击 （“网格”选项卡 > “网格修复”面板 > “重新划分网格”）。

注： 许多网格修复工具都涉及节点选择或处理。确保零件中的节点可见并可通过激活“层”窗格中的所需层进行选择。

对话框元素

选择要重新划分网格的实体

通过指定的边长或“比例”滑块控件指定要更改的区域。

在对话框中输入实体编号，或选择要重新划分网格的区域。

边长

• “从:”现有边长
• “到:”选定的边长。可以手动输入或进行更新，以反映任何“比例”滑块调整。

预览

单击“预览”按钮可查看手动输入的边长生成的更改。新网格节点与现有网格重叠，以便能够评估建议更改的影响。

这些更改将在单击“应用”按钮后生效。

缩放

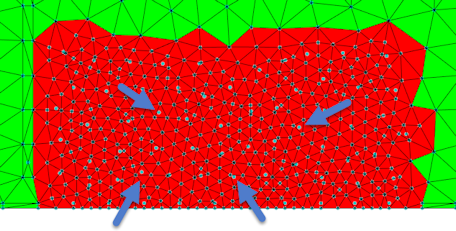

调整滑块比例可查看更改选定区域中边长所产生的影响。原始节点将在模型上显示为大节点，通常与基础网格不对齐。此基础网格为

创建为

此功能仅在创建新单元时有用。由于“重新划分网格”工具应用于现有单元，因而此功能将禁用。

过滤器

选择要重新划分网格的区域时，其他网格元素（如柱体单元或冷却管道）可能被无意选定。将“过滤器”设置为“三角形”和“仅加亮零件网格”。
