对结果进行后处理

1. 结果自动加载到 Autodesk Nastran In-CAD 中。

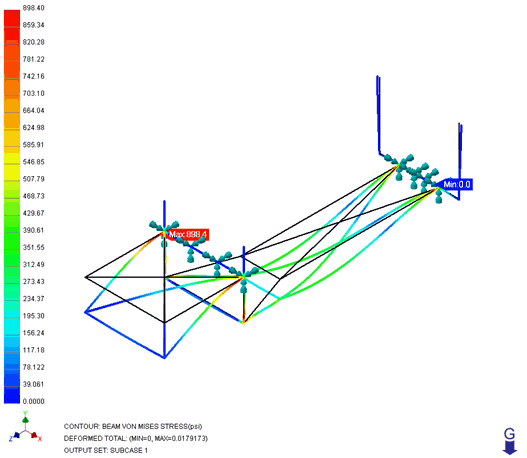

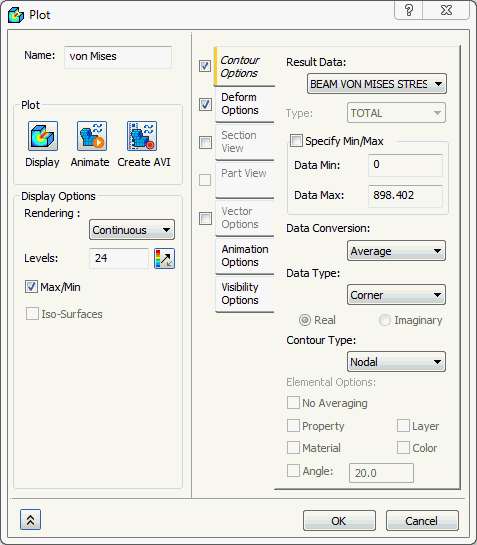

2. 在“结果”下的“Von Mises”上单击鼠标右键，然后选择“编辑”。
3. 为“轮廓选项”下的“结果数据”选择“BEAM VON MISES STRESS”。



4. 确保选中“变形选项”和“轮廓选项”。
5. 单击“显示”按钮以绘制轮廓。



6. 右键单击“结果”，然后单击“新建”。

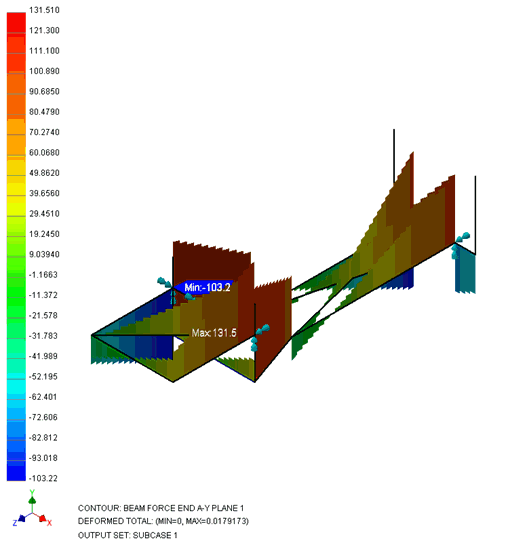

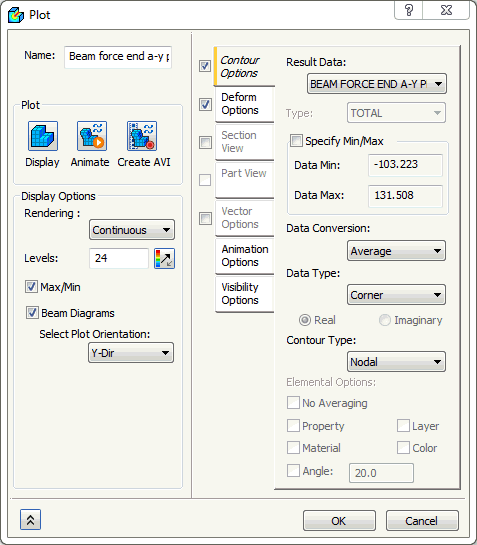

7. 为“轮廓选项”下的“结果数据”选择“BEAM FORCE END A-Y PLANE1”以绘制“剪切力梁图”。
8. 确保选择“梁图”并将“选择图方向”设置为“Y 方向”。
9. 取消选中“变形选项”，然后单击“显示”按钮。

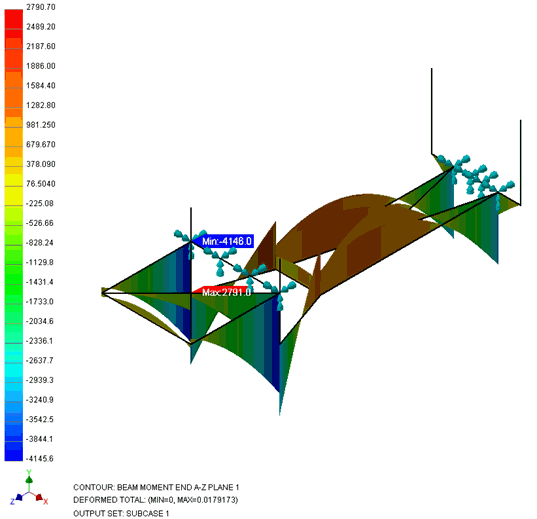

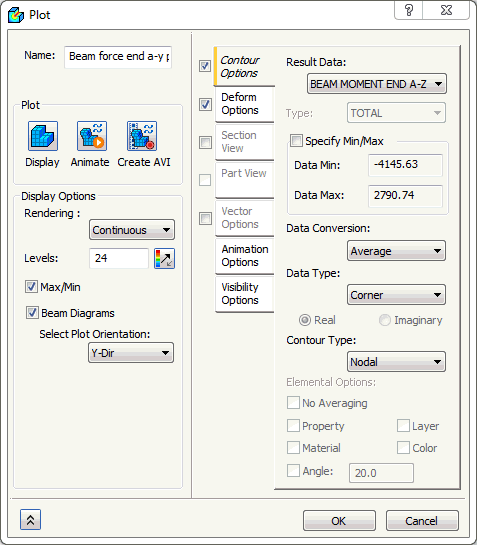

10. 为“轮廓选项”下的“结果数据”选择“BEAM MOMENT END A-Z PLANE 1”以绘制“弯矩梁图”。
11. 确保选择“梁图”并将“选择图方向”设置为“Y 方向”。
12. 单击“显示”。





使用杆单元和梁单元的拖车框架的线性静力分析至此结束。

下面总结了所涵盖的主要主题：

• 运行杆/梁结构的分析。
• 使用横截面创建线单元物理属性。
• 使用重力载荷。
• 绘制梁图。
