- 右键单击“载荷”,然后选择“新建”。
- 将“名称”更改为
“Y 位移”
。
- 将“类型”下拉菜单更改为“强制运动”并确保“强制运动类型”设置为“位移”。
- 此外,确保在“子工况”列表中选择“子工况 1”。
- 在“选择的实体”框中单击鼠标右键,然后选中“选择边”。

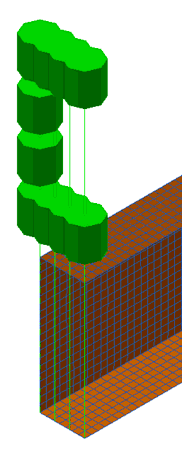

- 使用框选择方法选择梁上与带孔一侧相对的三条边。这将仅选择这些边。

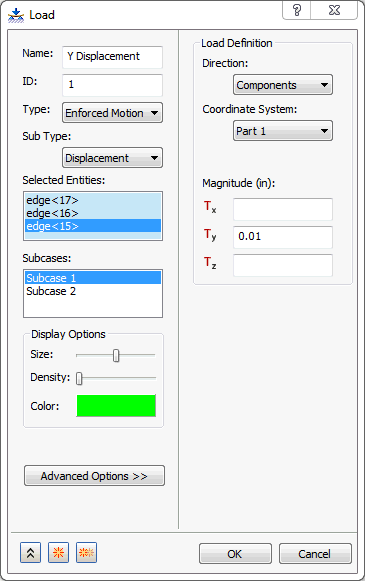

- 在“载荷定义”下的 Ty 输入框中输入 0.01。
- 单击“复制”按钮,然后选择“新建”。
- 将“名称”更改为
“X 位移”
。

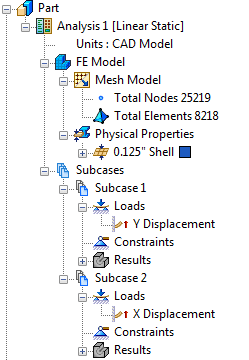

- 此外,确保在“子工况”列表中选择“子工况 2”。

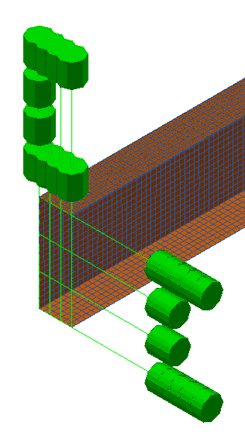

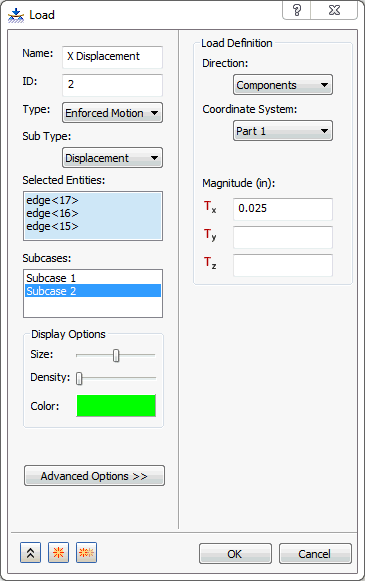

- 将复制相同的三条边(即,梁上与带孔一侧相对的三条边)。将显示之前的载荷和载荷符号(箭头)。通过在 Tx 输入框中输入 0.025,更改“载荷定义”下的“幅值”。
- 单击“确定”。
