- 在“子工况 1”下的“载荷”上单击鼠标右键，然后选择“新建”。
- 在“名称”下输入
“NLssht 载荷”
。

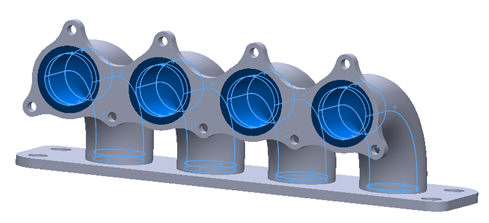

- 从“类型”下拉菜单中选择“热通量”，然后选择法兰 2 的内表面以及构成孔的所有四条管。表面将以蓝色高亮显示在下图中。
- 在“载荷定义”下为“热通量”输入 0.035，并确保“子工况 1”高亮显示，以便将载荷自动添加到“子工况 1”。
- 单击
“新建”按钮以定义其他载荷。

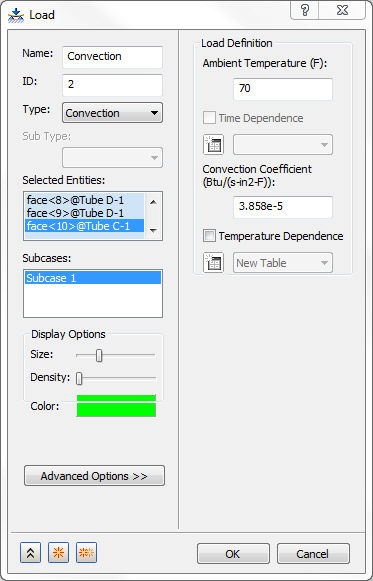

- 在“名称”下输入
“对流”
。
- 从“类型”下拉菜单中选择“对流”。

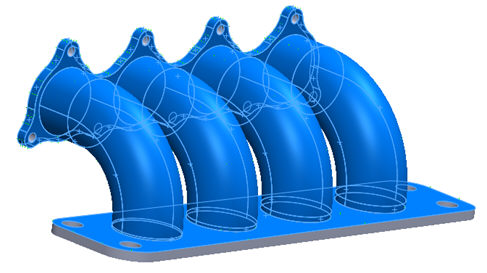

- 选择构成法兰 2 厚度的一个边，并选择选定表面的所有相切表面。继续选择面向管的法兰 1 和 2 的表面，以及管的外表面。应选择的表面如下所示。
- 对于对流系数输入 3.858E-5 BTU/（2°F 下的秒数）值，对于环境温度输入 70°F。
- 确保“子工况 1”高亮显示，以便将载荷自动添加到“子工况 1”。
- 单击“确定”以完成载荷定义。
- 单击 “新建”按钮以定义其他载荷。

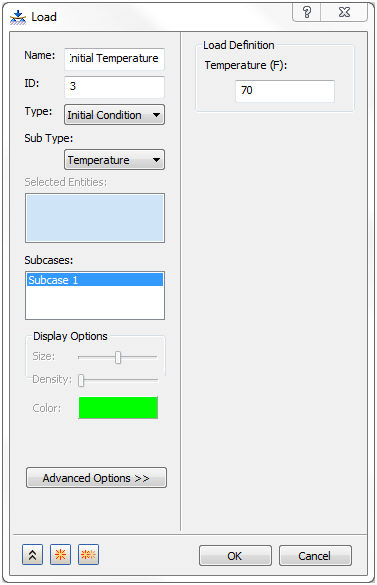

- 再次显示“载荷”对话框时，在“名称”字段中输入
“初始温度”
，然后从“类型”下拉菜单中选择“初始条件”。“温度”应显示在“子类型”下拉菜单中。然后，在“载荷定义”部分中的“温度”下输入 70。这将定义实体的初始温度，并假定该温度为周围环境空气的温度。
- 选择“子工况 1”，以便将该载荷自动添加到“子工况 1”。
- 单击“确定”。
